电池包箱体tray有几种焊接形式？常用焊缝符号及其标注方法

电池包箱体的焊接质量直接关系到电池系统的安全性和可靠性。下面这个表格汇总了目前主流的几种焊接形式，可以帮助你快速了解它们的特点和适用场景。

焊接类型

核心原理

主要特点

典型应用场景

搅拌摩擦焊 (FSW)

通过高速旋转的搅拌头与工件摩擦生热，使材料达到热塑性状态并挤压成型。

固相连接，无熔化和凝固过程；焊缝质量高（无气孔、裂纹）；密封性好，变形小；但设备投资较大。

铝合金箱体底板的拼接，对气密性和强度要求高的主焊缝。

冷金属过渡焊 (CMT)

基于短路过渡的MIG焊/MAG焊技术，通过精确控制送丝过程，大幅降低热输入。

热输入极低，几乎无飞溅；适合焊接薄板，可避免烧穿；间隙容忍性好。

铝合金箱体边框结构的连接，薄板对接或搭接。

激光焊 (LBW)

利用高能量密度的激光束作为热源，实现材料熔合。

能量集中，焊接速度快，热影响区小，变形小；但设备成本高，对工件装配间隙要求极高。

对焊接精度和外观要求高的场合，部分车企用于电池包结构件。

电弧焊 (MIG/MAG, TIG)

通过电弧放电产生热量熔化母材和焊丝（如使用）实现连接。

应用灵活，设备成本相对较低；MIG/MAG效率高；TIG焊质量好，但速度较慢。

箱体内部支架、附件等非主密封焊缝的连接。

电阻点焊

利用工件接触电阻通电生热，并在压力下形成焊点。

成本低，效率高；但需要焊钳可达空间，气密性差，通常需配合密封胶使用。

钢制电池包下壳体的主要连接方式。

读懂2D图纸上的焊接符号

在工程图中，焊接要求不是用文字描述的，而是通过一套标准化的符号系统来精确传达。这套系统主要由指引线焊缝符号组成。

1. 指引线的结构

指引线是焊接符号的骨架，通常由箭头线和两条基准线（一条实线，一条虚线）组成。实线在上方或下方均可，根据需要可以互换位置。

• 箭头线：指向焊缝位置。箭头所指的一侧称为“接头的箭头侧”，另一侧则为“非箭头侧”。

• 基准线：基准线是符号标注的基准，通常与图样的底边平行。所有焊缝符号和尺寸都标注在基准线的上下两侧。

2. 焊缝符号与位置规则

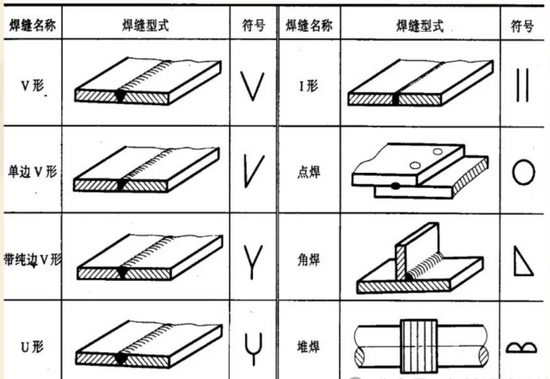

表示焊缝类型的基本符号（如角焊缝用⼏形符号）标注在基准线上方或下方，其位置有明确含义：

• 焊缝在箭头侧：基本符号标注在基准线的实线侧

• 焊缝在非箭头侧：基本符号标注在基准线的虚线侧

• 对称焊缝：可以省略虚线，符号标注在基准线上。

除了基本符号，还可能使用辅助符号（表示焊缝表面形状）和补充符号（表示焊缝特征，如现场焊接、周围焊接等）来提供更多信息。

3. 尺寸数据的标注规则

焊缝的尺寸数值标注在基本符号的特定侧：

• 左侧：标注焊缝横截面上的尺寸，如角焊缝的焊脚尺寸（K）。

• 右侧：标注焊缝的纵向尺寸，如焊缝长度（L）和焊段数量（N）。

• 特殊说明：在基准线的尾部，可以标注所需的焊接方法（如“111”代表焊条电弧焊）、检测标准等特殊要求。

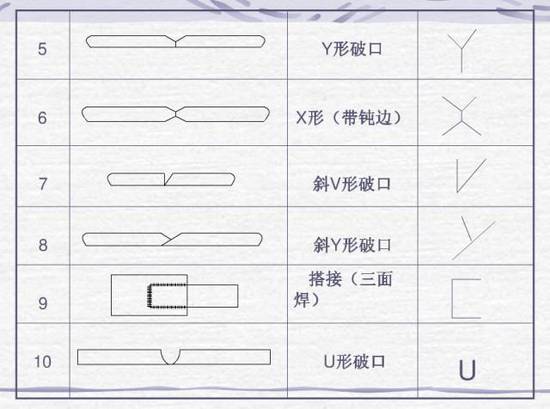

基本坡口符号

坡口符号

辅助符号是表示焊缝表面形状特征的符号。不需要确切地说明焊缝的表面形状时可以不加注辅助符号。辅助符号配置在基本符号固定位置。辅助符号有3个。

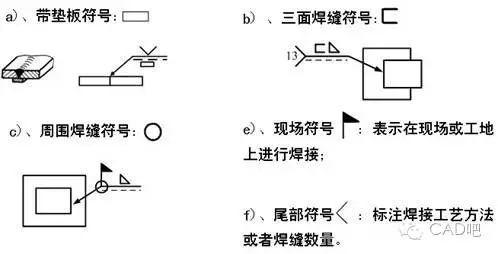

（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

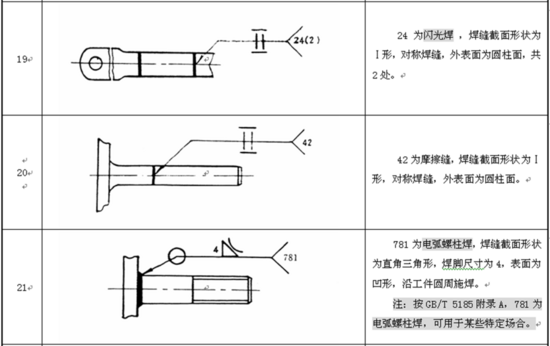

焊接图纸符号标注图解示例焊接符号标注实例及方法

在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

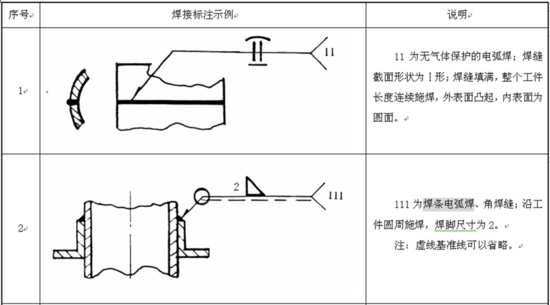

焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号

焊接符号表示方法钢结构焊接符号含义大全

钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。钢结构一般属于建筑学科，属于建筑行业。因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

在图样中应标出具体数值。

常用基本符号的画法及比例

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线是由箭头和两条基准线组成。其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号。

9、熔透角焊缝的符号应按图1-38方式标注。熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。在焊缝处加中实线表示可见焊缝，或加栅线表示不可见焊缝。

13、相互焊接的两个焊件，当为单面焊带双边不对称坡口焊缝时，引出线箭头指向较大坡口的焊件。

14、环绕工作件周围的围焊缝符号用圆圈表示，画在引出线的转折处，并标注其焊角尺寸K。

15、三个或三个以上的焊件相互焊接时，其焊缝不能作为双面焊缝标注，焊缝符号和尺寸应分别标注。

16、在施工现场进行焊接的焊件其焊缝需标注“现场焊缝”符号。现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处。

17、相互焊接的两个焊件中，当只有一个焊件带坡口时(如单面V形)，引出线箭头是指向带坡口的焊件

举 例

欧美焊接符号举例

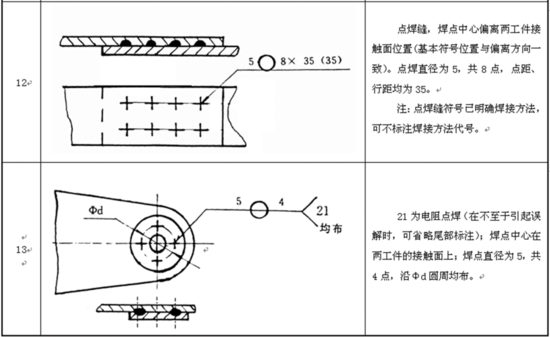

4.5------表示焊点直径

【3】------根据图示说明，表示此项为CC项或者SC项

6-------表示此处为第六CC项或者SC项

BETWEEN①AND②------表示①件和②件俩点之间的焊点

12X------表示俩点之间的焊点个数为12个

日本焊接符号举例

A------根据图示，表示关键或重要特性

焊接方法代号按GB/T 5185，常用焊接方法及其代号

实际应用与注意事项

• 标准是关键：在实际工作中，最权威的依据是相关的国家或行业标准，例如中国的 GB/T 324《焊缝符号表示法》和 GB/T 12212 等。设计和技术人员需严格按照标准规定进行标注和识图。

• 综合考量：在选择焊接方式时，需要综合考量材料（如铝合金多用FSW和CMT，钢材可用电阻点焊）、产品结构、气密性要求以及生产成本和效率等多种因素。
