一文看懂 | 机械制图图纸幅面要求详解

以下是机械制图图纸幅面要求的详细解析，依据国家标准（GB/T 14689）整理而成：

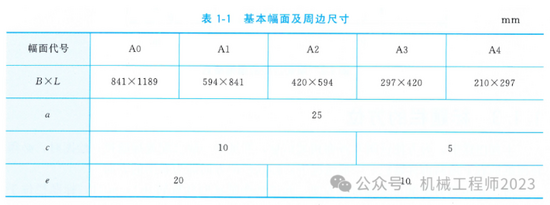

机械制图采用国际统一的A系列幅面标准，共5种基本幅面，尺寸关系如下表所示：

幅面代号

尺寸（宽×长，mm）

适用场景

A0

841×1189

大型复杂装配图

A1

594×841

中型装配或部件图

A2

420×594

零件图、总装局部视图

A3

297×420

常用零件图、工艺图

A4

210×297

简单零件图、技术文档

特点

• 所有幅面长宽比均为 ≈1:1.414，对折后尺寸自动匹配下一号幅面（如A0对折为A1）。

• A4最小，A0最大，相邻幅面面积相差一倍。

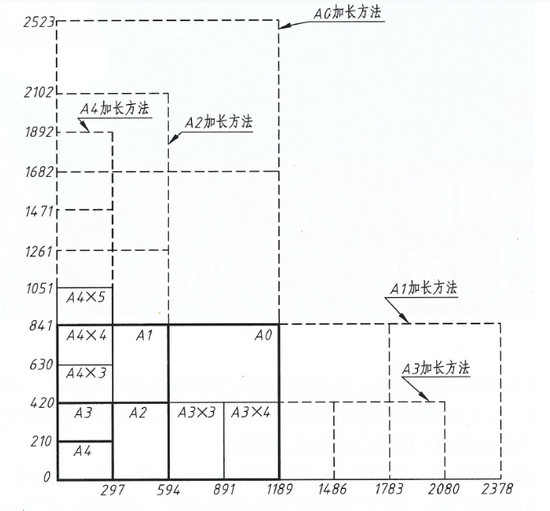

当基本幅面不满足需求时，可采用加长幅面，规则如下：

• 加长方式：以基本幅面的短边成整数倍增加（如A3×2表示420×594，即短边297mm×2）。

• 优先级：优先选用第一选择（基本幅面），其次为第二、第三选择的加长幅面。

1. 图框线要求

• 必须用粗实线绘制，线宽通常为0.7mm。

• 图框内为绘图区域，图样不得超出图框。

2. 装订边规范

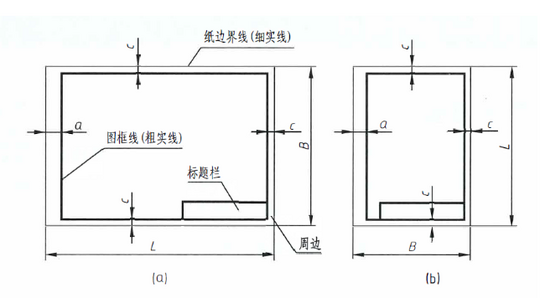

• 留装订边格式：装订侧边距统一为25mm，其余三边距相同（如A4为10mm）。

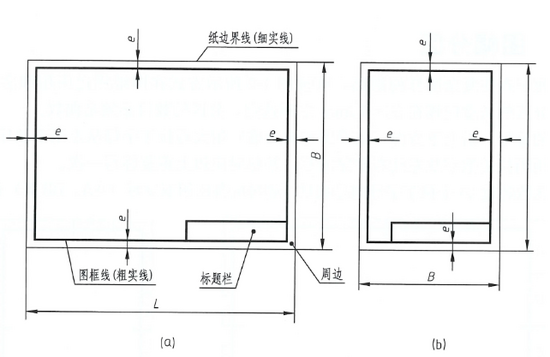

• 不留装订边格式：四周边距均相同（如A4为5mm）。

• 同一产品只能采用一种格式，常用A4竖装或A3横装。

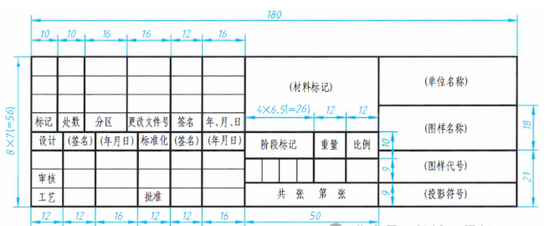

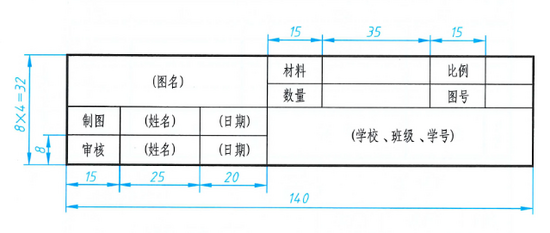

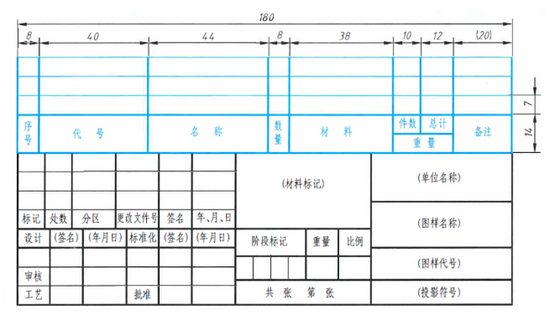

1. 标题栏位置

• 必须位于图纸右下角，文字方向为默认看图方向。

• 内容需包含图样名称、材料、设计者、比例等（GB/T 10609.1）。

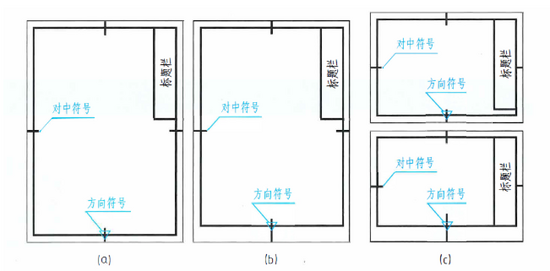

2. 方向符号

• 若图纸逆时针旋转90°使用（标题栏位于右上角），需在下边对中符号处添加方向符号（细实线绘制的等边三角形“▽”）。

1. 对中符号

• 位于图纸四边中点，用粗实线从纸边界伸入图框内约5mm（标题栏区域可省略）。

• 作用：便于图纸复制或微缩时定位。

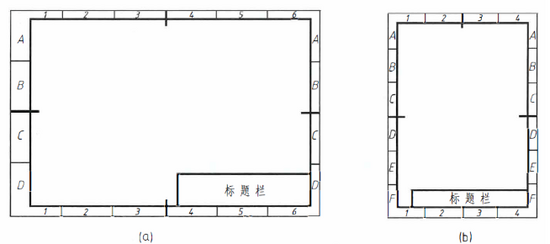

2. 图幅分区

• 复杂图纸可用细实线在周边划分区域，分区长度25–75mm，数量为偶数。

• 编号规则：垂直方向用大写字母（A, B, C…），水平方向用数字（1, 2, 3…），便于定位细节。



• 比例（如1:1、2:1）需填写在标题栏的“比例”栏内，表示图形与实物线性尺寸之比。

• 特殊视图的比例可标注在视图名称下方。

• 装订规范：A4图纸竖装，A3图纸横装，确保标题栏方向一致。

• 同一项目的所有图纸应采用统一幅面，若需混用，必须保证图框格式、标题栏位置一致。

统一图纸幅面便于技术交流、图样管理和生产应用，避免因格式混乱导致误解或加工错误。实际绘图时，需严格遵循GB/T 14689-2008《技术制图 图纸幅面和格式》。
