CATL“工”字型防爆阀的破局之道——纯干货解析

在动力电池安全领域，一个看似微小的结构改动，可能引发系统级变革。宁德时代（CATL）近期推出的“工”字型底部防爆阀设计，正是这样的创新。

它从位置选择、结构简化到工艺突破，彻底颠覆了传统思路。

一、传统设计的痛点：为何要动“底部”的主意？

传统电池防爆阀通常位于电芯顶部或侧壁，通过局部薄化或独立零件实现泄压。但这一设计存在天然缺陷：

• 热失控二次危害：顶部泄压时，高温喷发物（约800℃以上）向上或侧向扩散，易引燃相邻电芯及高压线束。

• 空间浪费：防爆阀需预留泄压通道，占用电池包内部空间，降低体积利用率。

• 工艺复杂：独立防爆阀需焊接、密封圈等多道装配工序，增加制造成本和故障风险。

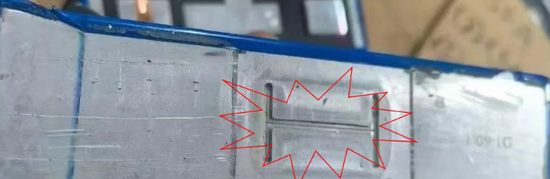

CATL的解决方案看似简单，却直击本质——将防爆功能集成到电池壳体最厚的底部，仅通过激光刻蚀“工”字形凹槽实现可控爆破。其创新性体现在三方面：

1. 力学设计的颠覆性

• “工”字结构应力控制：横向刻痕分散爆破冲击力，纵向刻痕提供延展空间，确保壳体沿预定路径开裂，避免碎片飞溅。

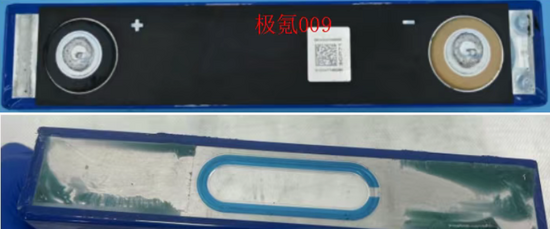

• 以刻痕替代零件：传统防爆阀是独立部件（如极氪009），而CATL方案将功能融入壳体，省去焊接与密封环节，故障点减少50%以上。

2. 热失控防护效率跃升

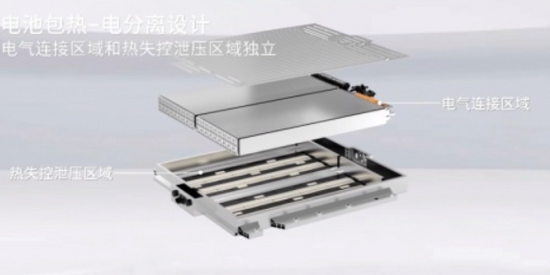

• 定向泄压：底部爆破后，高温喷发物向下排出，通过电池包预设导流通道远离电芯群，避免横向蔓延。

• 协同喷淋系统：专利显示，防爆阀位置与冷却管路对应，爆破瞬间阻燃介质（如液氮）可直喷异常电芯，快速降温。

3. 空间与成本的双赢

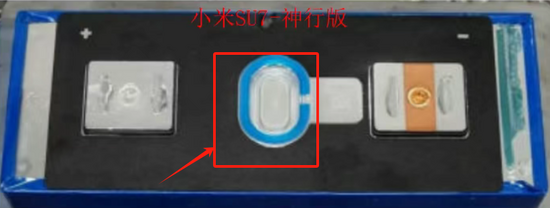

• 体积利用率提升：取消顶部泄压通道后，小米SU7神行版电池包能量密度突破200Wh/kg，续航提升12%。

• 轻量化：减少独立阀体结构，单电池包减重10-20公斤。

尽管特斯拉4680、蜂巢龙鳞甲电池也采用底部防爆阀，但CATL的差异化在于：

• 极简工艺：特斯拉4680依赖底部激光弱化区，蜂巢需双泄压阀设计，而CATL仅靠单次激光刻蚀“工”字槽一步成型。

• 专利壁垒：CATL围绕刻痕深度比（0.3-0.5mm）、宽度比（1:1.2）等参数构筑专利池（如CN221683730U），迫使友商设计时主动规避。

• 兼容性：适配从300mm至600mm不同尺寸电芯，覆盖磷酸铁锂至三元全体系，量产落地速度领先。

这一设计并非完美，其核心难点在于：

• 工艺精度：底部壳体厚达2mm以上，刻痕深度误差需控制在±0.05mm内——过深易漏液，过浅无法起爆。

• 防潮密封：底部直面路面水汽，CATL在新型专利中增加“导柱内软体空腔+单向排气口”结构，但长期防腐蚀性待验证。

CATL的“工”字型底部防爆阀，远非局部优化，而是从位置重构、工艺颠覆、系统协同三方面推动电池安全范式转移。它印证了一个趋势：真正的创新往往诞生于对“常识”的打破——当全行业盯着顶部时，底部反而成为破局点。

随着新国标GB 38031-2025将底部抗冲击列为强制测试（30mm钢球150J撞击），这类设计或将从创新变为标配。
