高博定制夹具 | 过滤膜夹具 应用于气密性检测工序

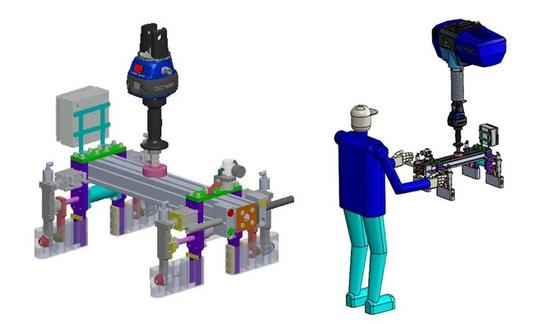

过滤膜夹具

本期为您介绍一款高博定制的过滤膜夹具。此款夹具应用于过滤膜气密性检测工序整体采用不锈钢铝合金材质，防水、防锈，配合高博G-Force智能提升装置有效降低工人的劳动强度，优化客户检测工序流程。据统计，夹具投入使用后该工位人力成本减少一半，检测效率高达原先的3.2倍，产品顺坏率也比之前人工搬运的方式减少2.2倍。

操作人员通过同轴滑动手柄或浮动模式将夹具移动至工件上方，调整到合适的夹紧位置，按下“夹紧”按钮夹紧工件，提起工件并移入水槽中。之后，按下“充气”按钮进行检测，检测完毕后停止充气。最后将工件搬运至指定位置，按下“打开”按钮并移开夹具，即可进入下一个操作循环。

气密性检测

使用三坐标检测技术对工件内孔进行扫描，仿形工件内孔，定制气嘴。对气嘴进行包胶处理，增加耐磨性，同时确保气嘴与工件内孔紧密贴合，满足客户高密闭性的检测需求。安装气路内置单向阀，防止检测过程中水回流。

调节气压可视化

夹具配备气压表，实现气压数据可视化，方便工人观测实时气压值。与此同时，增加了手动气压调节功能，方便工人结合检测环境调节气压大小，避免气压过大导致工件损坏，降低产品损坏率。

下虚拟减速限位

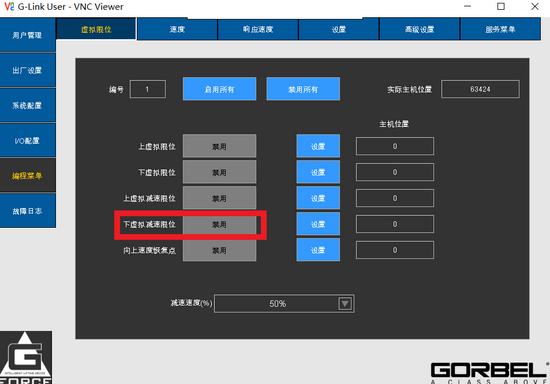

检测要求过滤膜框架下降到刚刚接触水槽底时停止下降，不可过度下降或工件悬停在水中。使用高博G-Force智能提升装置的下虚拟减速限位功能可以很好地满足这一需求，在虚拟限位菜单中设置下虚拟限位减速点，即可实现当工件即将接触水槽底部时，自动降低下降速度，缓慢、平稳地与水槽底部接触，方便工人操作。
