电池包密封防水 | 外壳防护等级IP67，IPXXB是什么？

今天要聊的是重点内容，密封防水等级；众所周知，电池包进水后，直接就照常大概率的短路、起火甚至爆炸；

密封防护影响安全，对此，国标4208有具体的要求；通常IP防护等级指的是防护等级IP（Ingress Protection）；

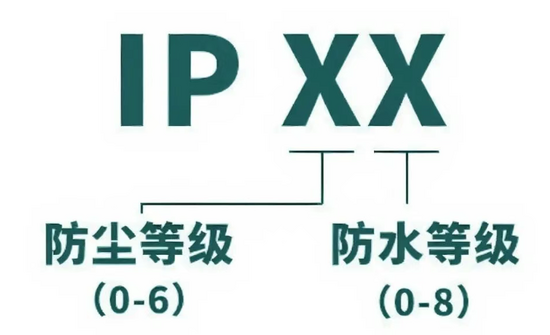

一般分为2个数值，第一个数值代表防尘、第二个数字代表防水；当然还有XX等数字；1.防尘等级、2.防水等级、3.防触电等级

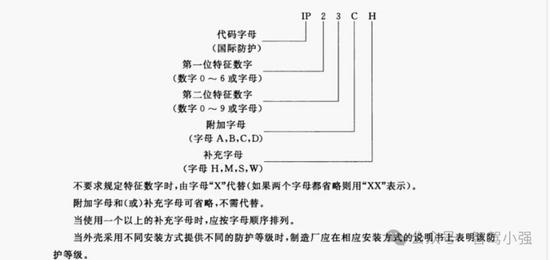

举个例子说明下，以下面这个图为例，看还是有点意思：

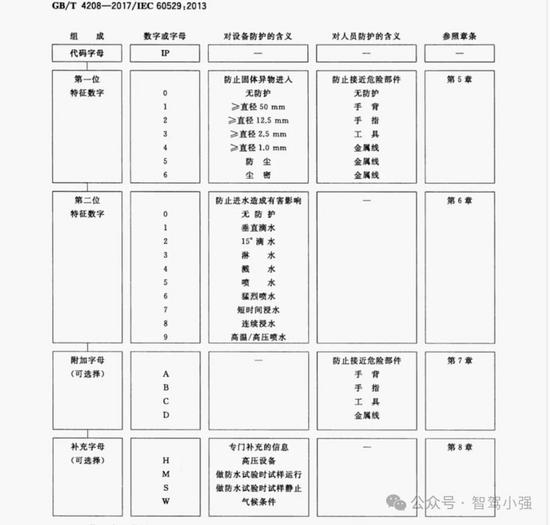

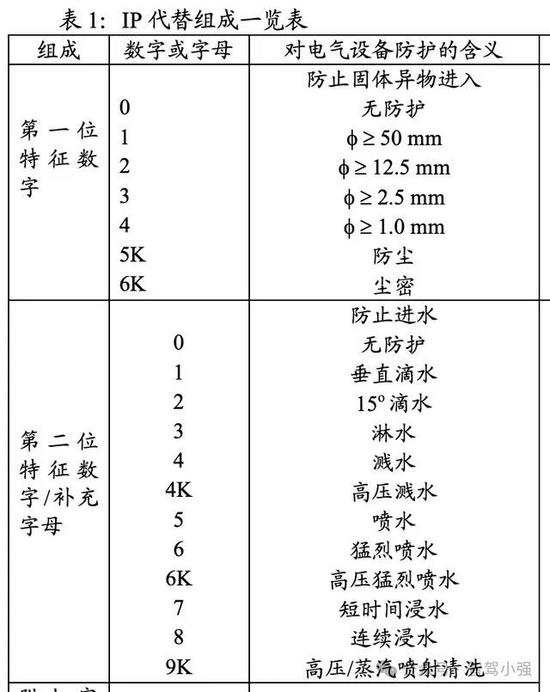

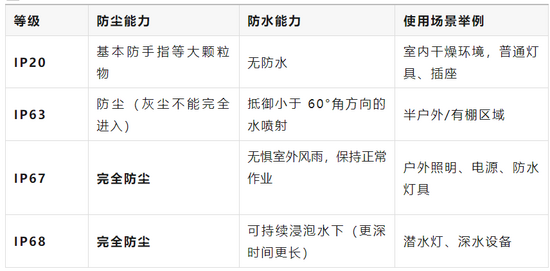

对应的如下解析：一般以下四个标准来看，电池包在IP67或68要求：

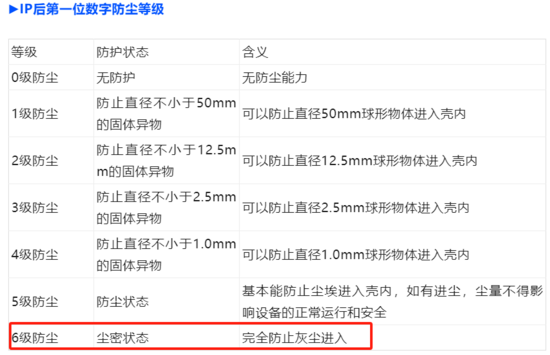

1.防尘等级

防护等级IP（Ingress Protection）后面的第一位数字是表示电气设备外壳对固体入侵的防护能力，即防止灰尘等外物侵入的等级。该标准由国际电工委员会（IEC）起草并定义在IEC 60529标准中。数字范围从0到6，数字越大表示防护等级越高。

电池包要求等级为6，代表着最高等级的防尘要求：

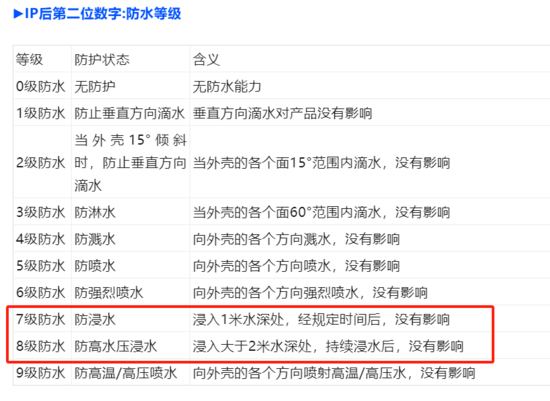

2.防水等级

防护等级IP（Ingress Protection）后面的第二位数字是表示电气设备外壳对液体入侵的防护能力，即防湿气、防水侵入的密闭程度。数字范围从0到9，一般认为8以下数字越大表示防护等级越高。

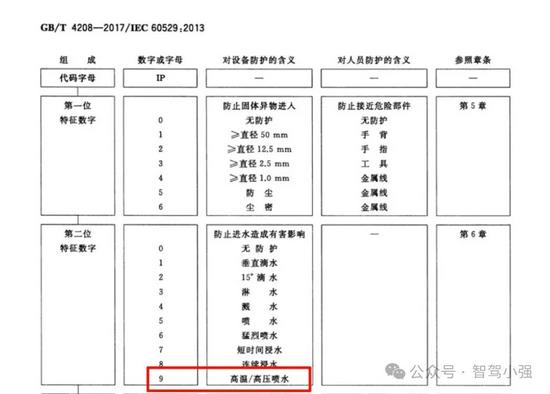

电池包一般在IP67或68上；当然也有严苛的追加69，可以防高压水枪，主要模拟洗车的实际使用场景：

需要说明额是，IP68可以向下兼容IP67、IP66、IP54，和IP69考虑的场景不同；

最后来到防触电等级上，一般要求IPXXB：

3.防触电等级

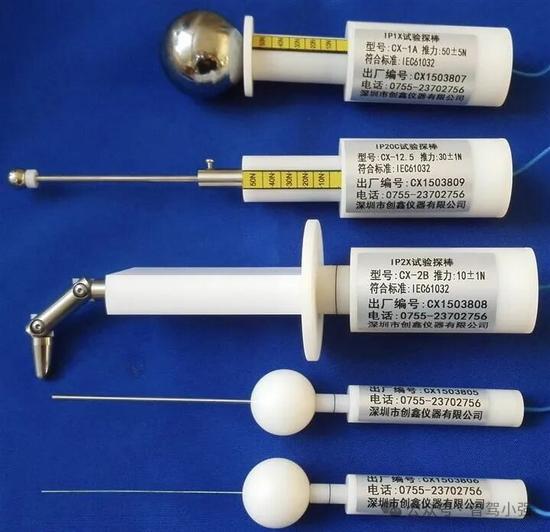

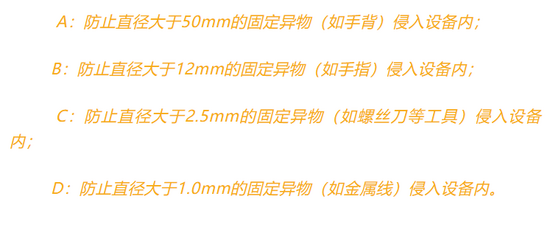

防护等级IP（Ingress Protection）后面的第三位字母是表示电气设备对人员防护的能力，一般表示防止人员触电的能力，由A、B、C、D四个字母组成。

一般常用的就两类，IPXXB以及IPXXD：

直接使用IPXXB或IPXXD的形式。 IPXXB：当IP等级表示为IPXXB时，它特指防止手指侵入内部触及带电部件的防护等级

IPXXB电池包高压防护方面需要重点考虑；
