新能源电池包 电池包端板设计！

01 端板的材料类型

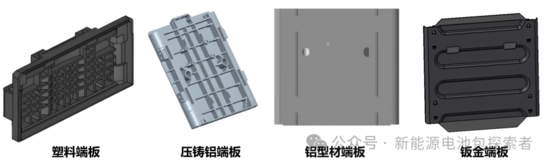

主流端板类型有3种：

1、工程塑料：PA66+玻纤（15%-30%），采注塑工艺，可实现复杂结构一体化成型，良品率高。塑料端板具有一定的轻量化效果，绝缘性和耐腐蚀性较好。CTP模组一般都用塑料端板。

2、压铸铝合金材质主要分为ADC12、ALSi10MnMg、A380。可一次成型，能设计输出级底座固定孔、吊装孔、减重凹槽等复杂结构，无需后续再拼接，尺寸精度高。

3、挤压铝型材：主要有6061-T6、6063-T6，6061偏硬一些，强度比6063更高一点，挤出难度更大。铝型材端板壁厚一般为2mm左右，可以更好地保证平面度和变形量，不受力的位置可以1.5-1.6mm。

另外，在某些比较小型的模组中，也可应用钣金端板，免去开模费用，成本较低，也具有一定的强度。

02 端板的设计要点

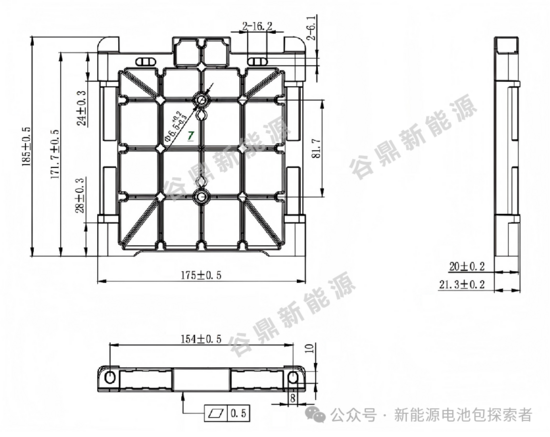

（1）端板尺寸

端板的尺寸一般根据电芯的尺寸进行设计，宽度尺寸一般与对电芯宽度接近，高度方向一般比对电芯高度小一些，厚度尺主要取决于端板所需强度。

高度方向上下分别留出余量，方便模组与箱体横梁之间的固定，并给模组高压座的安装留出位置

（2）结构设计

设计端板结构时，要注意端板和电芯接触面设计成平面，如果要添加加强筋，在另一侧表面加，并且应该有一定的平面度要求。

如果是注塑或压铸端板，加强筋尽量分布均匀，吊装孔位应该适当加强。

安装方式上有螺栓固定式焊接式卡扣式，各有不同的便捷性和稳定性。

• 螺栓固定式通过螺栓与模组框架连接，便于拆卸和维护。

• 焊接式直接焊接在模组框架上，稳定性好但不可拆卸。

• 卡扣式采用快速安装设计，适用于标准化模组，提高了安装效率。

（3）绝缘设计

塑料端板和电芯之间不需要加绝缘隔片，但是金属端板需要，尽管电芯都有蓝膜包裹，但是蓝膜一般只有0.1mm厚，金属端板机加工产生的毛刺锐边容易刺破蓝膜，短路风险较大。

（4）抵抗电芯膨胀

模组入箱前，需要通过端板对模组内电芯施加一定的预紧力，其目的主要是：

• 抑制电芯膨胀：适当的约束力可以有效抑制电芯的鼓胀，延长循环寿命。

• 保持界面接触： 确保电芯大面与散热板/气凝胶之间始终有良好的热接触。

在电池包服役期间，电芯在循环和老化过程中会不可逆地产生气体和轻微的体积膨胀。端板需要承受来自模组内十几个电芯叠加产生的膨胀力。因此，端板必须有足够的强度和刚性。
