电池包结构 | 箱盖、底护板等表面处理中漆膜有几层？

一场因电池包腐蚀引发的热失控事故，让行业重新审视了漆膜防护的价值——这层看似简单的涂层，实则是电池安全的“隐形装甲”。

在新能源汽车的电池包设计中，表面处理工艺直接关乎电池的耐腐蚀性、防火安全性和使用寿命。常规漆膜结构采用三层复合体系，并针对特殊需求增加功能性涂层。

1. 防腐底层（20–60μm）

• 材料类型

  环氧电泳漆（主流）、聚氨酯底漆或丙烯酸酯电泳漆。

• 核心作用

  隔离金属基板（如铝合金）与外部环境，防止电化学腐蚀。

• 工艺控制

  电泳时间、电场强度、溶液浓度精准调节，确保厚度均匀性（±5μm）。

2. 底漆层（过渡层）

• 创新材料

  酸改性聚丙烯+环氧固化剂的双组分体系。

• 关键特性

• 固化温度低（135–150℃），避免高温损伤电池材料；

• 耐氢氟酸强度＞5.0N/15mm（抵御电解液泄漏）；

• 成型性≥6.5mm（适应电池包深冲压变形）。

3. 粉末涂层（50–400μm）

• 材料选择

  聚酰胺、聚酯或环氧粉末涂料，表面粗糙度15–60μm。

• 功能设计

• 机械防护：抵抗碎石冲击和摩擦；

• 绝缘增强：击穿电压＞1.0kV（防高压击穿）。

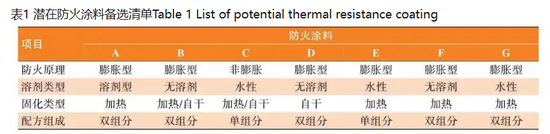

1. 防火涂层（3–7mm）

• 膨胀型防火涂料

  遇火膨胀20–50倍，形成碳化隔热层（如B涂料、F涂料）。

• 施工挑战

• 需双组分供料系统（如固瑞克XM系列）；

• 烘烤温度敏感（＞120℃易过度膨胀）；

• 材料利用率仅50–80%。

2. 有机硅涂覆层（替代传统蓝膜）

• 双组分配方A组：甲基乙烯硅橡胶+阻燃粉（20–40%）；

  B组：异氰酸酯+含氢硅油（50–70%）。

• 优势

  耐-40–200℃高低温、阻燃等级UL94 V0，且厚度仅为蓝膜的1/3。

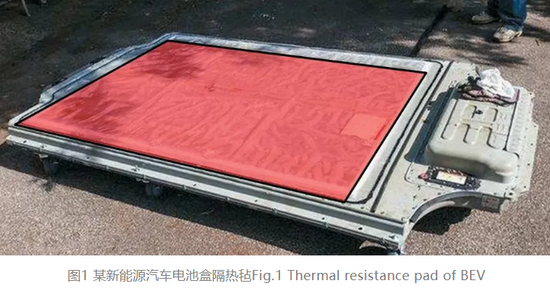

1. 隔热防护层

• 气凝胶毡

  导热系数0.013W/m·K，用于电芯间隔离（如东风日产ARIYA）；

• 相变材料（PCM）

  相变潜热≥180kJ/kg，吸收热失控瞬间能量。

附着力

百格法（GMW14829）

0级（无脱落）

抗石击性

GMW14700

无露底、开裂

绝缘强度

JISC2110-1

击穿电压≥1.0kV

气密性

IP67

泄漏量＜0.1Pa/min

1. 超薄涂层技术

• 热固性树脂涂覆层（＜10μm）替代传统基材层，使电池包装总厚度降至40–120μm。

2. 一体化固化工艺

• 底漆与粉末涂层同步固化（150℃/30min），减少工序并降低能耗。

3. 绿色材料应用

• 水性/无溶剂防火涂料，VOC排放降低90%（如F涂料）。

1. 材料选型

• 高寒地区：环氧电泳漆+聚氨酯面漆（耐-40℃脆化）；

• 快充车型：增涂防火层（≥3mm）+气凝胶隔热。

2. 工艺控制

• 防腐层厚度＞30μm，粉末涂层粗糙度＜30μm（优化液冷板贴合性）；

• 防火涂料喷涂距离200–300mm，避免流挂。

3. 检测认证

• 100%气密性检测（限值严于行业10倍，如上汽通用奥特能工厂）。

从防腐底漆到膨胀型防火层，电池包漆膜已从单一防护升级为“电化学隔离-机械防护-热安全”三位一体的复合系统。未来，随着固态电池和800V高压平台的普及，涂层技术将向更薄、更智能、更环保的方向突破。

终极挑战：当涂层厚度每减少1μm，电池包能量密度提升0.1%——如何在安全与性能之间找到平衡点，仍是工程师的永恒课题。

此外，电池包的漆膜处理也可以参考汽车油漆的分层方法，并非固定为“底漆+清漆+面漆”三层，其结构会根据工艺标准、车型定位及性能需求有所不同。

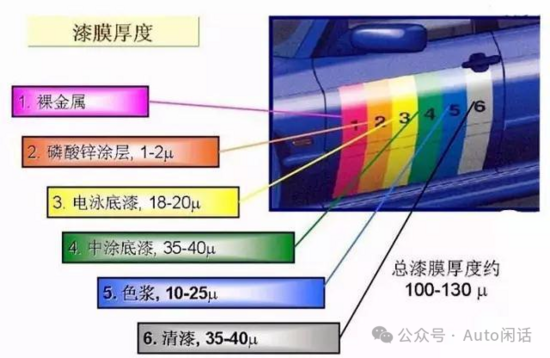

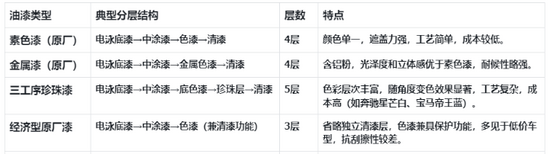

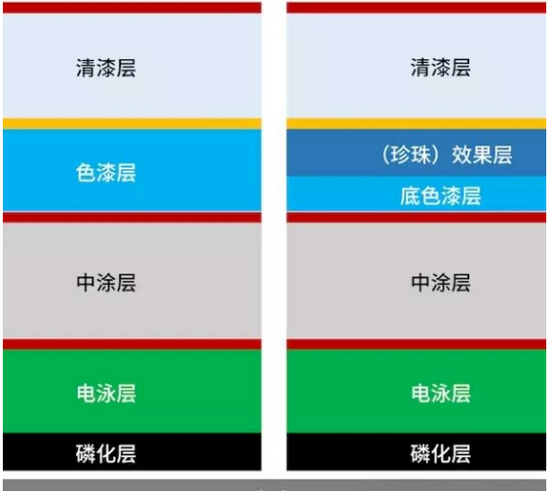

汽车油漆的层数根据工艺复杂度可分为3-5层，原厂标准工艺通常为4层（底漆→中涂→色漆→清漆），珍珠漆车型则为5层。

• 防锈防腐

底漆层通过电泳工艺形成金属保护膜，是整车防腐的关键（如大众汽车承诺12年车身无锈穿）。

• 外观质感

中涂漆提升平整度，色漆决定颜色，珍珠层（若有）赋予特殊光学效果，清漆增强光泽和硬度。

• 耐用性

清漆层的耐候性（抗紫外线老化）和抗刮擦性（铅笔硬度测试）是衡量油漆质量的重要指标。
