高清图解：新能源电动汽车“大三电”和“小三电”解析

电力系统的精密协作，藏着新能源汽车性能的关键密码

新能源电动汽车的核心在于其电力系统，业内通常将其划分为“大三电”和“小三电”两大核心板块。这些看似陌生的术语，实际上构成了电动汽车的心脏与血管系统。今天，我们就用最直观的方式，为你解开这些核心技术的面纱。

大三电——动力电池、驱动电机、电控系统，直接决定续航、动力性能和智能化水平；

小三电——高压配电盒（PDU）、车载充电机（OBC）、DC/DC变换器，承担电能分配、转换与传输等关键任务

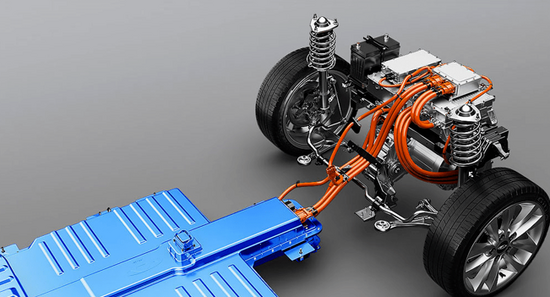

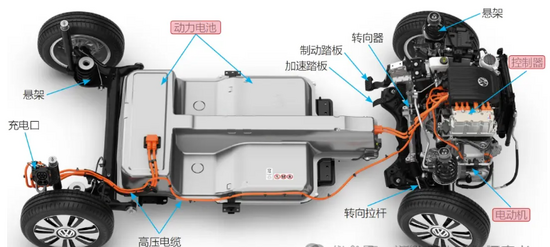

大三电作为新能源汽车的动力中枢，直接决定了车辆的续航能力、动力性能和智能化水平，包含三大关键部件：

1. 动力电池——车辆的能量源泉

动力电池如同人体的心脏，源源不断地为车辆提供动力。根据材料不同，目前主流分为两类：

• 三元锂电池

  （NCM811、622、523等）：能量密度高，多用于顶配长续航车型（如小米YU7 Max），但在高温环境下安全性相对较弱。

• 磷酸铁锂电池

  ：安全性高、循环寿命长，成本较低，广泛应用于中低端车型。

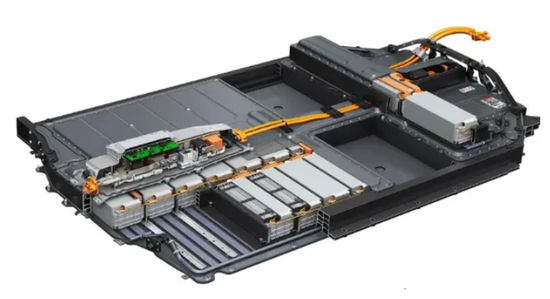

电池组一般由数百甚至数千个单体电池串接组成，电压高达几百伏。配备的电池管理系统（BMS）实时监控每个单体电池的电压和温度，确保整体性能稳定，安装位置多在底盘下方，防护等级高达IP67或IP68。

2. 驱动电机——能量转换的核心

驱动电机将电池的电能转化为机械能，驱动车辆行驶。目前主流类型包括：

• 永磁同步电机

  ：效率高、功率密度大、噪音低，广泛应用于比亚迪、特斯拉Model 3/Y等追求续航和性能的车型。

• 交流异步电机

  ：结构简单、成本低、维护容易，多用于商用车或双电机四驱车型的后桥辅助驱动。

技术趋势：扁线电机技术成为新热点。相比传统圆线电机，扁线绕组槽满率提高20%-30%，铜损耗降低，散热性能更好，端部尺寸更短。特斯拉、保时捷Taycan等高端车型已采用此技术。

3. 电控系统——车辆的大脑

电控系统通过精密算法控制整车动力输出，核心功能包括：

• 工况识别与能量管理

• 制动能量回收控制

• 电机转矩精确控制

• 电动辅助部件（转向、空调等）协调

• 实时故障诊断与安全监控

高端车型已开始采用碳化硅（SiC）功率器件替代传统IGBT。SiC器件体积仅为IGBT的1/5，开关频率提升5-10倍，能效增加8-12%，显著提升续航能力。

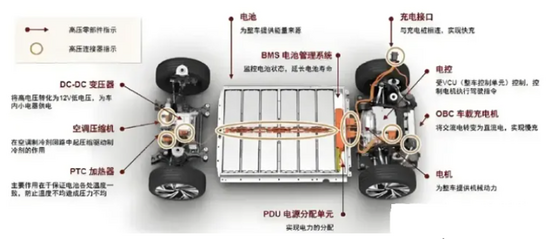

小三电系统承担电能分配、转换与传输的关键任务，确保车辆各系统获得稳定、合适的电力供应：

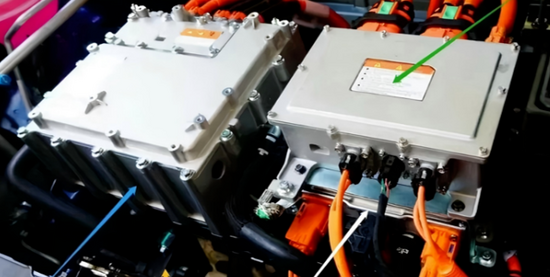

1. 高压配电盒（PDU）

PDU是整车高压电力的分配中心，核心功能包括：

• 连接动力电池与电机控制器、空调压缩机等高压部件

• 实现过流、过压保护

• 优化高压电路安全设计

由于与整车电气布置紧密相关，每个车型的PDU设计都有差异，难以形成标准化产品。现代设计趋势是将其集成到动力电池包内部，节省空间并优化布局。

2. 车载充电机（OBC）

OBC是车辆与充电桩之间的关键桥梁，主要功能：

• 将外部交流电转换为直流电为电池充电

• 与BMS通信，动态调节充电参数

• 支持智能充电管理

技术演进：双向OBC成为新趋势，可将电池直流电逆变为220V交流电，实现车辆到电网（V2G）功能，为家庭供电或向电网反向输电。

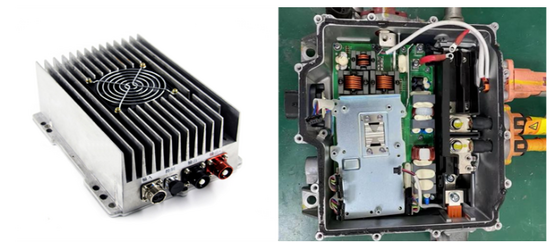

3. DC/DC变换器

作为整车电压的“调节器”，核心功能包括：

• 将动力电池高压（300-800VDC）转换为12V/24V低压

• 为灯光、中控、控制器等低压系统供电

• 稳定低压系统电压波动

主流架构采用移相全桥设计，MOS管高频控制（100KHz），转换效率可达95%以上。

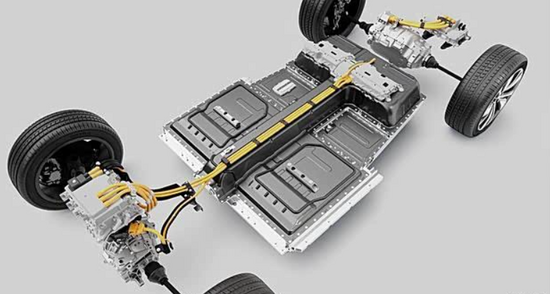

面对成本压力和空间限制，大小三电系统正向高度集成化演进：

• 物理集成

  ：共壳体、共享冷却系统、优化内部布线

• 功能集成

  ：PDU+OBC+DC/DC三合一方案体积减少40%

• 系统集成

  ：比亚迪七合一、华为DriveONE超融合架构等创新方案，将电机、电控、减速器、OBC、DC/DC等七大部件集成

集成化优势明显：成本降低超30%（2018年分体式90kw系统约11000元，2020年三合一系统降至7500元），重量减轻，装配效率提升。

特斯拉将PDU集成到动力电池，比亚迪将OBC、DC/DC与电机控制器集成，这些创新不仅节省空间，更优化了能量管理效率。

随着技术发展，电力系统正迎来双重变革：

材料革新：

• 电机：高速化设计（18000rpm→20000+rpm）

• 电控：SiC器件渗透率从高端向主流车型扩展

• 电池：固态电池商业化进程加速

智能化升级：

• 智能热管理：精准控制电池温度区间

• 自适应能量分配：根据路况实时优化功耗

• 云端电池健康管理：基于大数据预测寿命

行业预测2025年全球电驱动系统市场规模将达3100亿元，中国市场占35%份额。这一增长将推动更多技术创新落地。

大三电和小三电的技术参数，直接转化为用户可感知的体验优势：

• 续航焦虑缓解

  ：800V高压平台+高效能量管理，实现15分钟快充620公里

• 驾驶品质提升

  ：扁线电机+精密电控带来静谧平顺的加速体验

• 安全冗余设计

  ：多层级监控保护（BMS+PDU+VCU）保障高压安全

• 维保成本降低

  ：高度集成的三电系统减少故障点，延长使用寿命

当你在车内享受空调清凉、体验瞬间加速的快感、或通过手机APP远程查看充电状态时，背后正是大三电与小三电系统的精密协作

一位工程师在检查集成化电驱系统时感慨：“现在一部新能源汽车的电力系统，其复杂程度已不亚于一架中型无人机的航电系统。” 从分立部件到融合方案，从单一功能到智能协同，电力系统的进化正推动新能源汽车向更安全、更高效、更智能的方向发展。

随着材料科学突破和电子技术进步，大三电和小三电的性能边界仍在不断拓展。这些隐藏在钢铁外壳下的电力心脏与神经网络，将持续驱动人类出行的绿色革命。
