一文看懂动力电池包2D图常用的10种规范：机械制图

在新能源汽车行业飞速发展的今天，动力电池包作为电动汽车的“心脏”，其设计制造的精度直接决定了整车的性能和安全性。而二维工程图纸（2D图） 正是传递设计意图、指导生产制造的核心载体。掌握动力电池包2D图的绘制规范，是每一位机械工程师的必修课。

接下来具体讲解电池池包2D图中最关键的10类规范，涵盖从视图规划到安全标识的全流程标准。

第一章：为什么2D图规范是电池包设计的“生命线”？

动力电池包是一个高度集成的复杂系统，包含电芯模组、热管理系统（液冷板/风道）、电池管理系统（BMS）、高压连接器、机械壳体等数百个零部件。二维图纸需在平面空间中精确表达三维装配关系、尺寸公差、工艺要求等关键信息。若缺乏统一规范，轻则导致生产返工、零件干涉，重则引发热失控风险、密封失效等安全问题。例如：

• 设计验证阶段：通过剖视图分析冷却管路与模组的间隙（需≥3mm），避免振动磨损；

• 量产阶段：工装夹具需依据图纸尺寸公差（如±0.1mm）保证模组定位精度；

• 质量控制阶段：三坐标测量仪需按图纸基准检测壳体平面度（要求≤0.2mm/m）。

行业警示：某车企曾因冷却管路接头在图纸中未标注焊接符号，导致批量漏液，召回成本超2亿元。

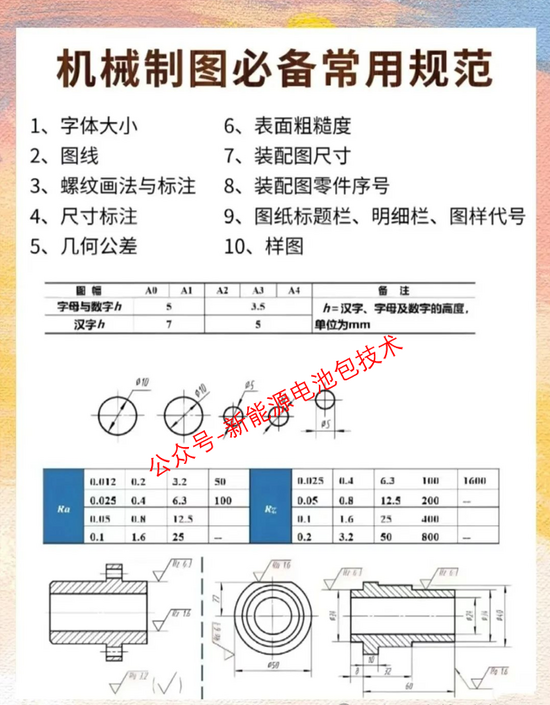

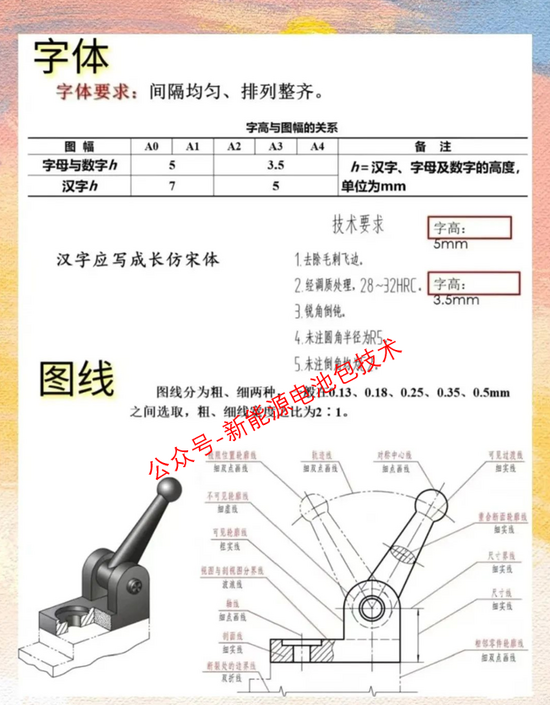

首先，作为机械制图的一种，电池包也和常规零部件一样，需要符合特定的机械制作图规范。

第二章：动力电池包2D图的10大核心规范详解规范1：视图规划与投影体系——如何“拆解”复杂电池包？

• 主视图选择：以最能体现电池包层级装配关系的视角为主视图，通常展示模组与壳体的安装基准面。

• 多视图协同 俯视图——表达模组排布、热管理管路走向（需标注管路中心线坐标）； 侧视图——展示电池包在整车中的离地间隙（标注最小间隙≥120mm）；局部剖视图——关键区域如模组固定支架、高压接插件锁紧机构需剖切表达（图1）。

• 轴测图辅助：复杂装配体需补充等轴测图（图2），标注总长宽高及吊装点位置。

案例：某电池包俯视图中用虚线表达下层冷却板，实线表达上层模组，避免视图重叠混乱。

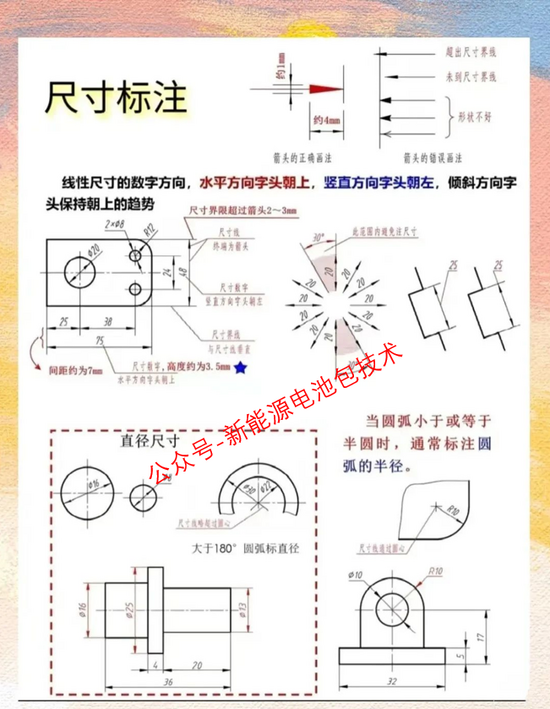

• 关键尺寸优先 模组安装定位孔（基准孔标定位公差φ0.05mm）； 冷却液进出口中心距（影响管路对接）； 高压铜排安全爬电距离（≥8mm）。

• 避免重复标注：同一尺寸在不同视图中只标注一次（如模组高度仅在主视图中标注）。

• 链式标注禁区：壳体边长应采用基准标注法（以左下角为原点标注坐标），禁止连续链式标注累积误差。

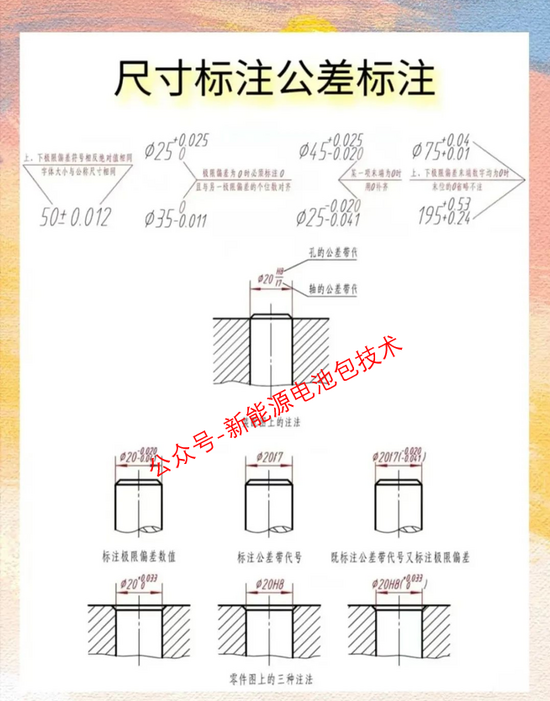

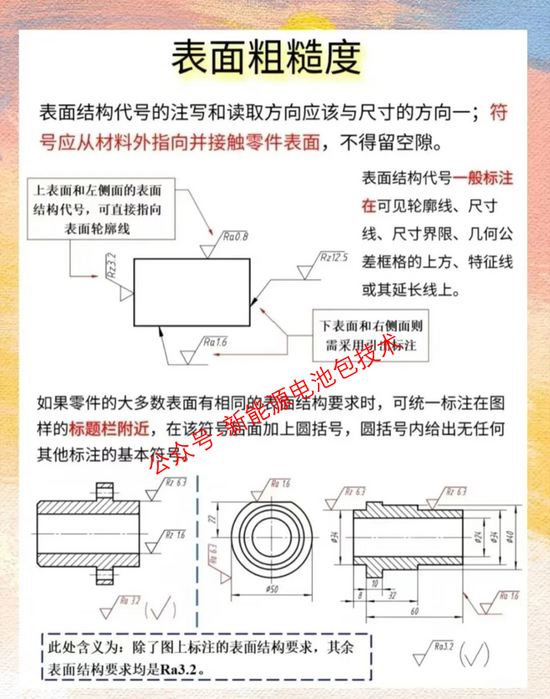

• 配合公差 电芯与支架间隙：H7/g6（动配合）； 密封圈槽深度：±0.1mm（过盈量影响密封性）。

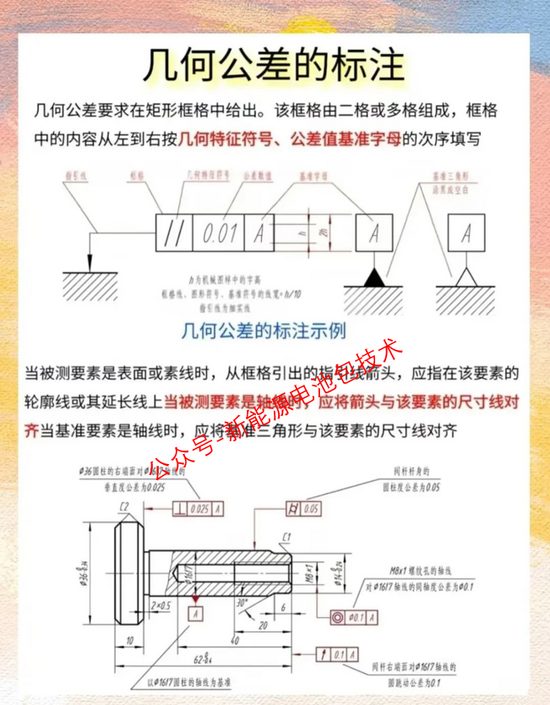

• 形位公差 液冷板平面度：▭0.2mm（影响导热率）； 模组安装面平行度：∥0.1mm（防止电芯受力不均）。

• 焊接符号：壳体拼缝标注连续角焊缝（⦅）及焊脚尺寸（5mm）；

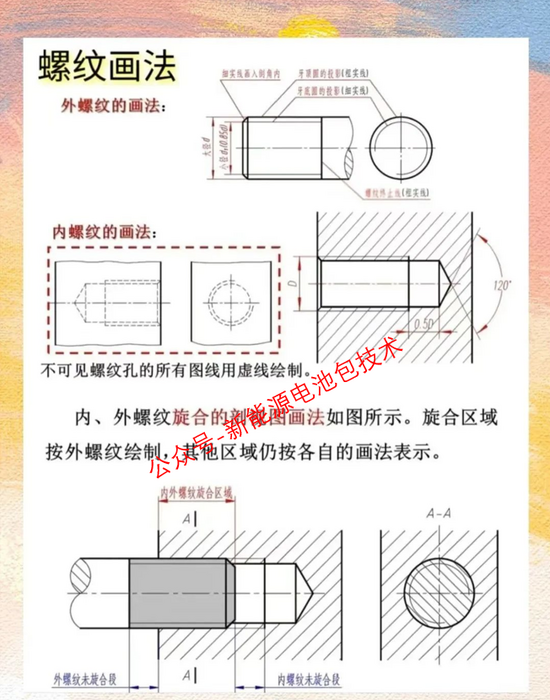

• 螺纹标注：模组固定螺栓需标注性能等级（如8.8级）及拧紧扭矩（±15% N·m）；

• 铆接符号：高压屏蔽罩用空心铆钉标注◬并注明材质（不锈钢防腐蚀）。

• 材料标注 下壳体：Al6061-T6（抗挤压强度≥240MPa）； 上盖：SMC复合材料（阻燃UL94-V0）。

• 表面处理 铝壳体——阳极氧化+喷粉（膜厚≥80μm）； 钢制底护板——电泳+PVC涂层（耐碎石冲击）。

• 密封形式▪ 箱体法兰——双道密封圈（需标注压缩率25%~30%）； 线束孔——标注灌封胶深度及抗老化等级。

• 透气阀图示：在俯视图标注安装位置及气流方向箭头（图3）。

• 液冷板流道：剖视图中用虚线标注流道截面尺寸（宽×深=8mm×2mm）；

• PTC加热片：在侧视图标注安装间隙（与电芯距离1.5±0.3mm）；

• 温度传感器：在主视图标注探头插入深度（需伸入模组中心）。

• 高压警示：在总装图醒目位置标注⚡高压符号（黄底黑边）；

• 吊装标识：用◻+↑标注吊点位置及允许倾角（≤15°）；

• MSD位置：在等轴测图中用爆炸符号标注维修开关位置（图4）。

• 爆炸视图：展示从下壳体→液冷板→模组→上盖的装配顺序；

• 工步注释：关键步骤如“涂导热胶前需清洁表面”需用引线标注。

• 版本水印：右下角标题栏需含版本号（Rev2.3）及生效日期；

• 变更云线：尺寸修改处用云线圈出并关联变更说明（如“冷却管外径由Φ10→Φ12”）。

再完美的图纸也需通过制造验证闭环：

1. 三坐标测量（CMM）：比对壳体孔位实测值与图纸公差；

1. 蓝粉测试：在密封面涂蓝粉压合，检查密封圈压缩均匀性；

1. 热成像验证：红外扫描电池包表面，校对温度场与仿真结果的一致性。

行业最佳实践：宁德时代CTP技术图纸采用分层标注法——底层尺寸为模组公差，上层为整包公差，大幅提升装配效率。

在动力电池包设计中，二维图纸是连接虚拟设计与实体制造的“脐带”。掌握这10大规范，意味着工程师能用精准的线条语言守护电池安全，用严谨的标准体系推动行业进步。当每一处焊缝符号、每一个公差数字都被严格执行，我们离“零自燃”电池的梦想才能更近一步。

“图纸上的0.1毫米，就是现实中的10公里续航。” ——某电池包首席工程师
