探索未至之境！看中铁装备如何“钻地成井”

自2011年

启动竖井装备研究以来

中铁工业旗下中铁装备

不断突破竖井掘进技术“无人区”

勇探未至之境

先后成功研制了

世界首台全断面硬岩竖井掘进机

国内首台可变径竖井扩孔掘进机

国内首台8米级反井钻机

世界最大直径竖井掘进机

等一批新装备

为复杂地质条件下的地下工程建设

提供了可靠解决方案和装备支撑

世界首台全断面硬岩竖井掘进机

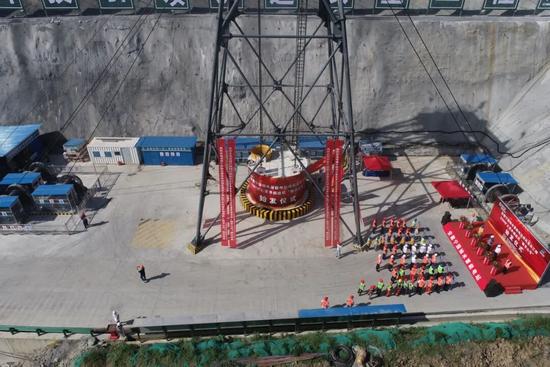

中铁装备研制的世界首台全断面硬岩竖井掘进机 “中铁599号” ，应用于浙江宁海抽水蓄能电站排风竖井工程。设备融合传统竖井施工技术与全断面隧道掘进机理念，填补了国内外竖井机械化智能化施工高端装备的空白。与传统工法相比，施工人员减少50% 、掘进效率提高2倍以上，其实现的井下无人、自动掘进与地面远程操控模式，为类似地下工程提供了宝贵经验，也为千米级竖井全断面掘进技术难题提供了全新解决方案。

可变径竖井扩孔掘进机

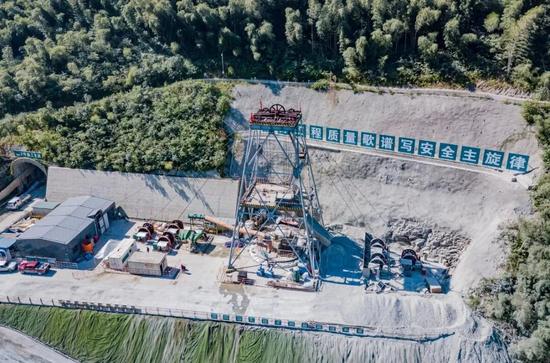

中铁装备研制的国内首台可变径竖井扩孔掘进机“逐梦号”，应用于浙江省温州市永嘉抽水蓄能电站。开挖直径达7.23米，主要担负永嘉抽水蓄能电站排风竖井、1号和2号引水竖井掘进任务，掘进总里程达1334米。施工期间，创下单日最高进尺16.8米、月进尺200米的优异成绩。

硬岩扩孔式竖井掘进机

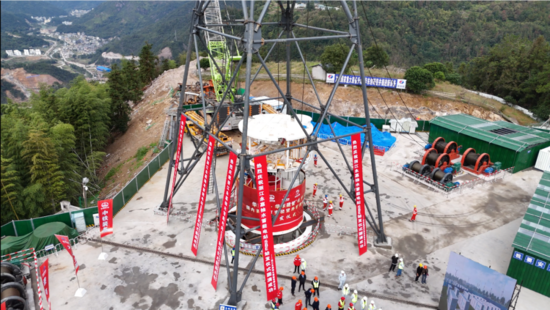

中铁装备研制的“敬亭山号”硬岩扩孔式竖井掘进机，应用于安徽宁国抽水蓄能电站排风竖井工程。设备开挖直径7.03米，负责宁国抽水蓄能电站211.6米深的排风竖井施工任务，掘进地质以硬岩为主，地层平均硬度达110MPa。设备集成了自动化控制、高效破岩、快速出渣等功能于一体，可同步进行井壁锚网喷支护，实现竖井的机械化、自动化、集成化施工。

国内首台8米级反井钻机

中铁装备研制的国内首台8米级超大直径反井钻机“中铁1361号”，应用于浙江景宁抽水蓄能电站该项目排风竖井直径7米、深319.73米，采用大直径反井钻机一次反提成型，该反井钻机专为大直径、超深竖井研制，为国内首次应用。此外，该设备最大设计开挖直径可达8米，具有高稳定性、安全性、环保性等优势。施工期间，创下日平均进尺5米，月平均进尺120米的好成绩。

可变径悬吊式沉井掘进机

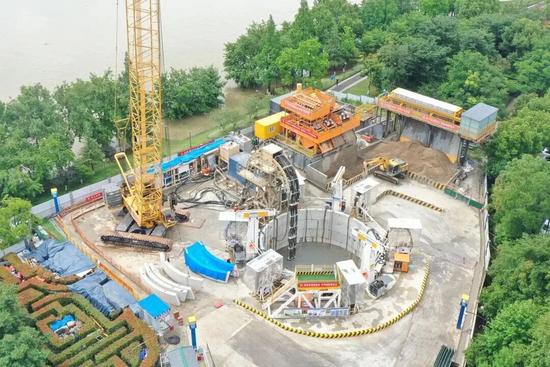

中铁装备研制的可变径悬吊式沉井掘进机“中铁1364号”，应用于杭州市江南水厂竖井项目。设备具备14至18米的开挖直径、最大开挖深度达120米。掘进期间，设备成功穿越多种复杂地层，攻克了强度超120兆帕、粒径超350毫米的深卵石地层和超硬中风化凝灰质砂岩开挖掘进难题。该工法具有施工速度快、施工场地小、地层适应广泛、对周边环境影响小等特点，可在软弱地层、扰动易失稳地层或极其复杂的复合地层中施工作业。

世界最大直径竖井掘进机

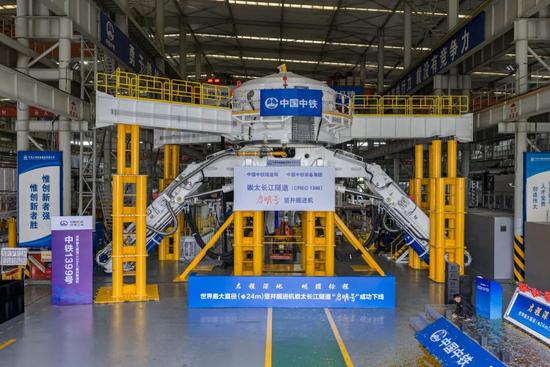

中铁装备研制的世界最大直径竖井掘进机“启明号”，应用于沪渝蓉高铁崇太长江隧道盾构接收井项目。该设备具备超大断面、超深水下开挖能力，开挖直径达24米，最大开挖深度达150米。设备创新采用双臂结构，集成开挖、出渣、导向等功能于一体，搭载了多项创新技术，可实现“有人值守、无人操作”高效掘进，显著提升了竖井施工的自动化水平，有效消除了人员在竖井开挖高危作业环境下的安全隐患，进一步提升竖井施工的效率、质量与安全性。
