动力电池的结构及核心组件

动力电池为新能源汽车提供电力驱动，不仅自重大且结构复杂，其性能表现更是直接关乎车辆的续航里程、安全性和动力性，同时也在很大程度上左右着整车的制造成本。

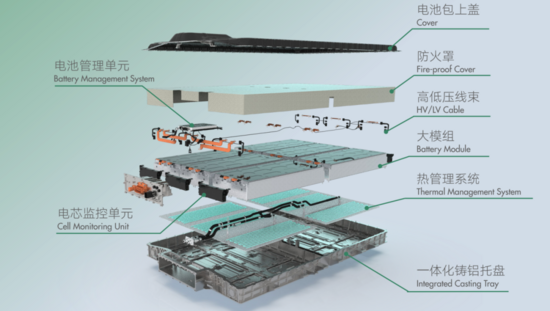

△ 动力电池结构

1、电芯（单体电池 Cell）

电池单体是动力电池的基本单元，通常由正极材料、负极材料、隔膜和电解液组成。

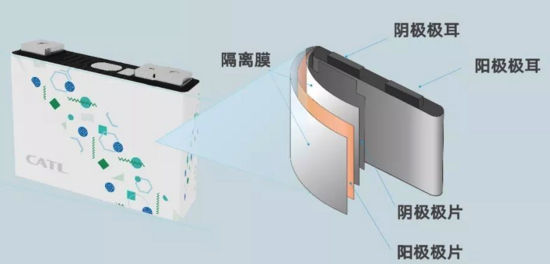

△ 电芯结构

■ 正极材料：

电池中储存能量的主要部分，常见的正极材料有钴酸锂、锰酸锂、磷酸铁锂、镍钴锰酸锂（NCM）和镍钴铝酸锂（NCA）等。这些材料能够存储锂离子，从而产生电流。

负极材料：

电池中释放能量的部件，通常使用碳材料（如石墨）或其他非金属材料。在锂离子电池中，负极材料吸收锂离子并释放出来产生电流。常见的负极材料有天然石墨、人造石墨、硬碳和软碳等。

正极材料和负极材料决定了电池的化学性质和能量密度。

电解液：

电池中传导离子的介质，通常由有机溶剂和电解质盐组成。电解液的作用是在正负极之间传递锂离子，从而实现电池的能量转换。

隔膜：

用于分隔正负极材料以防止短路，同时允许锂离子通过。

2、电池模组（Module）

电池模组是由多个电芯通过串并联的方式组合而成的，串并联的目的是为了达到所需的电压和电流水平，以满足不同电动汽车的能源需求（串联连接电芯可以增加总电压，并联连接电芯可以增加总容量）。

电池模组通常包含一个电池管理系统(BMS)，它负责监控和管理电池的充放电过程，以确保电池的安全性和性能稳定。

电池模组还会加入一定的保护线路板及外壳，用于保护电芯和BMS，形成能够直接提供电能的组合体。

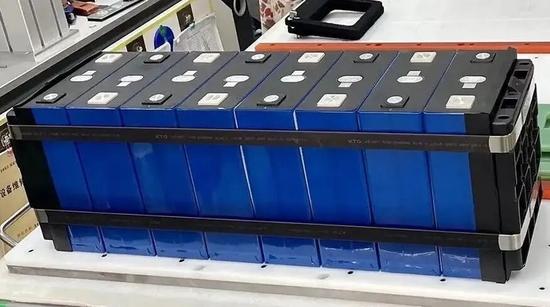

△ 电池模组

3、电池包（Pack）

电池包是由多个电池模组串联组成的组合体，是电动汽车的动力电池总成。

电池包还包括电气连接、冷却系统、绝缘保护等部件，以确保电池组的整体性能和安全性。电池包通常还配备有安全保护措施，如过热保护、过电流保护、短路保护等。

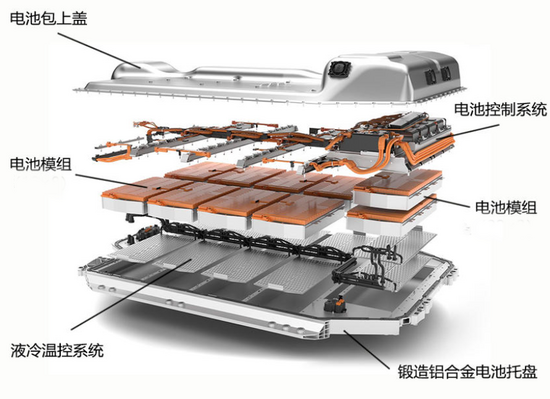

△ 电池包结构

4、电池管理系统（BMS）

BMS负责监控电池的状态，包括监测电压、电流、温度、绝缘电阻、SOC估算、SOH估算等程序。这些程序基于硬件采集的数据进行计算和分析，以评估电池的状态和健康程度。

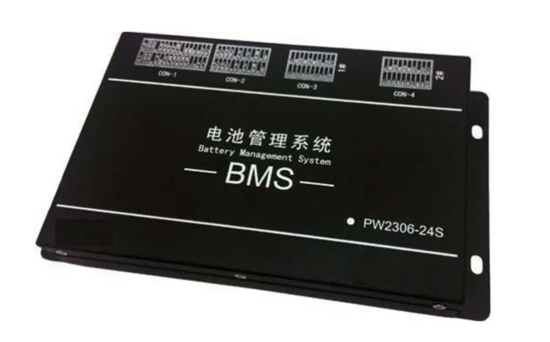

△ 电池BMS系统

5、其他组件

电池外壳：保护内部电芯免受外界环境影响，通常由金属或塑料制成。

冷却系统：对于高功率密度的电池系统，可能需要额外的冷却系统来保持电池温度在合适范围内，防止过热损坏。

接口和连接器：用于连接电池与其他设备，如充电器、负载等。

安装组件：如支架、托盘、压杆、螺栓等，用于固定和连接各个部件。

辅助元器件：如密封圈、橡胶垫、密封胶、卡扣、扎带等，用于确保各个部件的密封性和连接性。

综上所述，动力电池的组成涉及电芯、电池模组与电池包、电池管理系统以及其他辅助组件等多个方面。这些组件共同协作，使得动力电池能够稳定可靠地为电动汽车提供动力支持。

同时，动力电池的设计和制造需要满足高安全性、高能量密度、长循环寿命和低成本等多方面的要求。随着技术的发展，动力电池的组成和设计也在不断优化，以适应新能源汽车市场的需求。
