机械制图的尺寸这么标注详解，再复杂的图纸也能看懂

零件图的尺寸标注

零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。

在零件图上标注尺寸，必须做到：正确、完整、清晰、合理。

标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求，

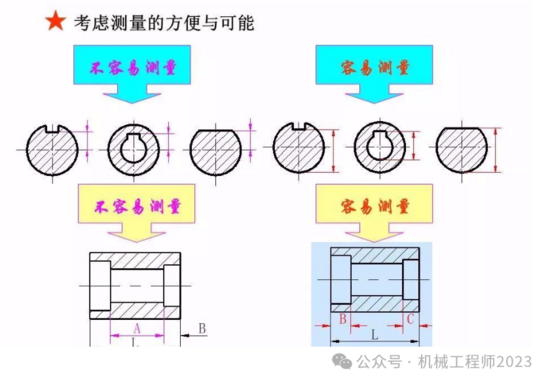

又要符合生产实际，便于加工和测量，并有利于装配。

一、尺寸标注的基本规则与要求

（一）标注尺寸的基本要求

正确：要符合国家标准的有关规定。

完全：要标注制造零件所需要的全部尺寸，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。

合理：标注的尺寸要符合设计要求及工艺要求。

（二）标注尺寸的基本规则

⒈、尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。

2、以毫米为单位，如采用其它单位时，则必须注明单位名称。

⒊、图中所注尺寸为零件完工后的尺寸。

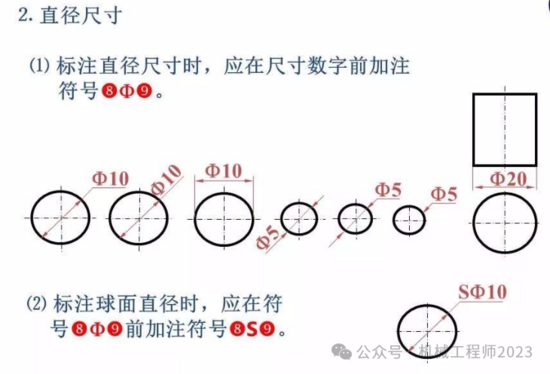

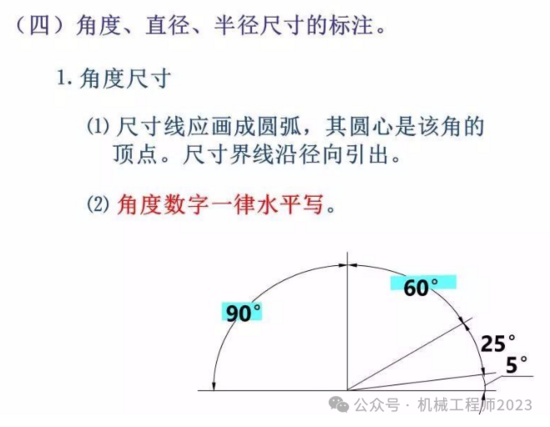

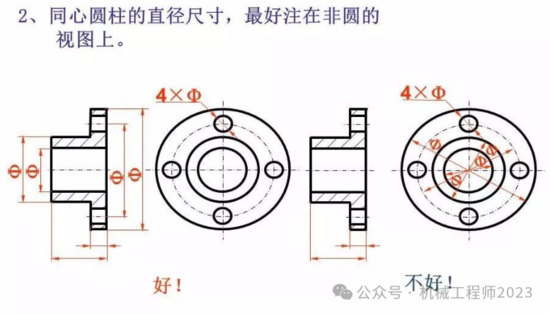

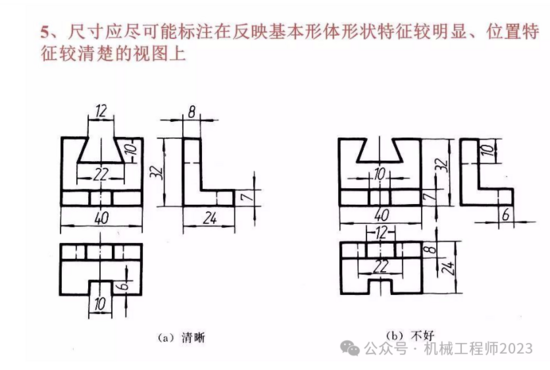

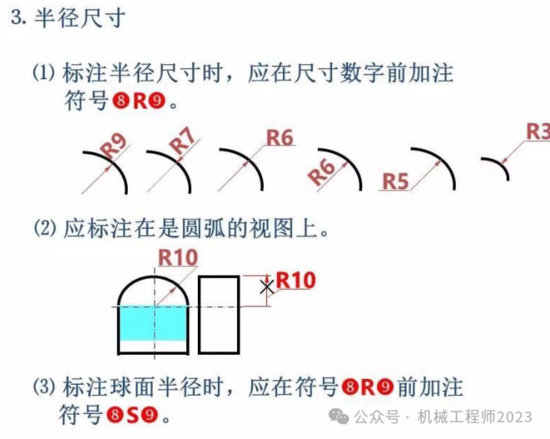

⒋、每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构特征的视图上。

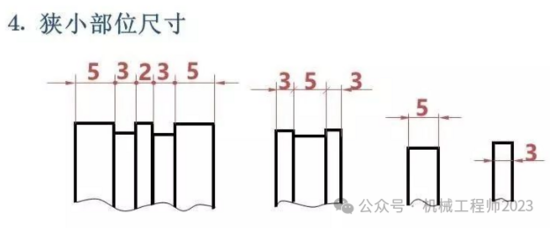

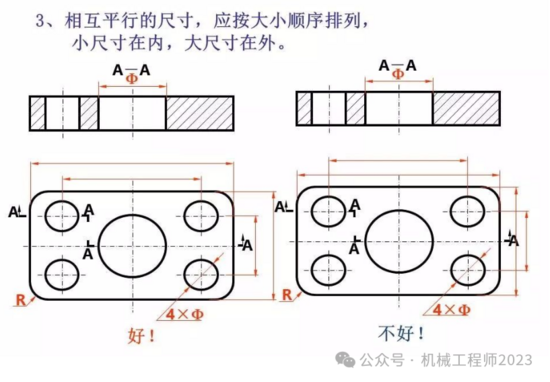

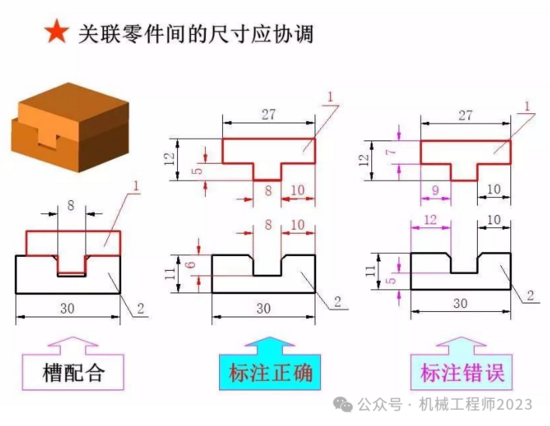

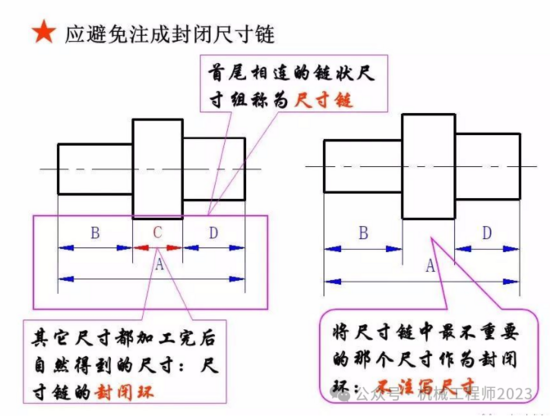

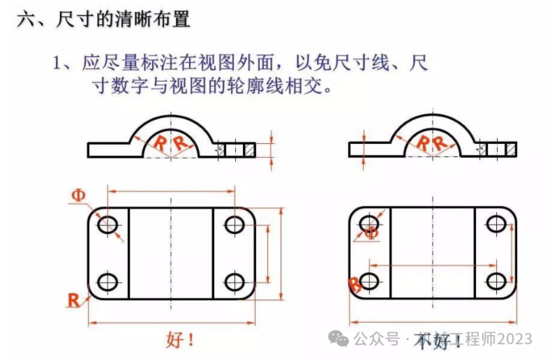

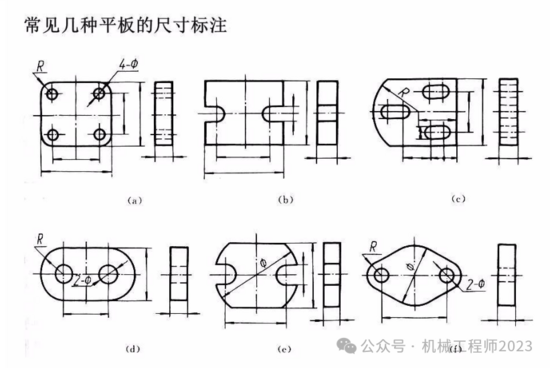

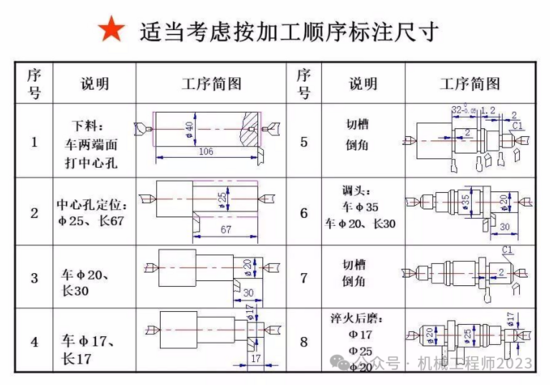

⒌、尺寸配置合理

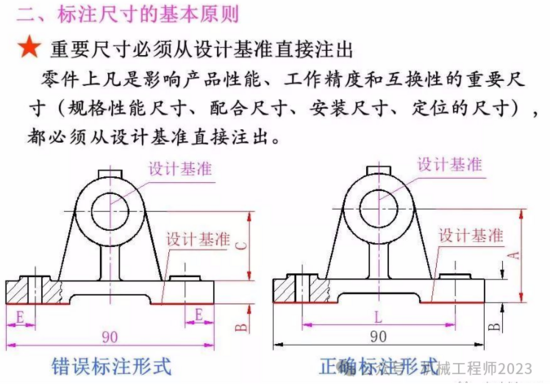

1）功能尺寸应直接注出。

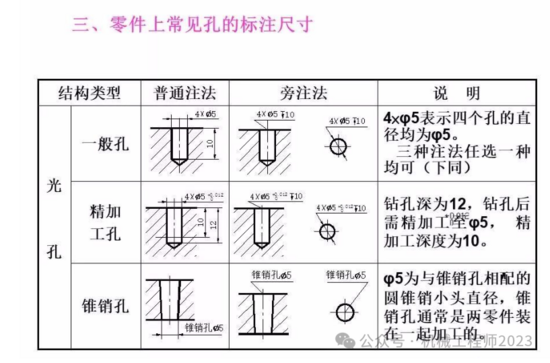

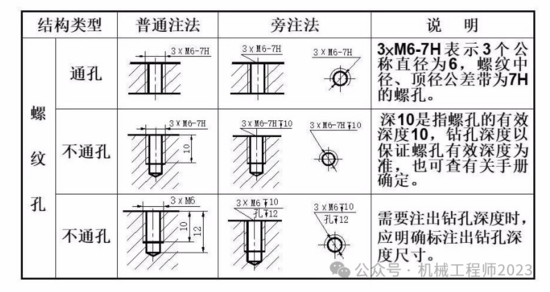

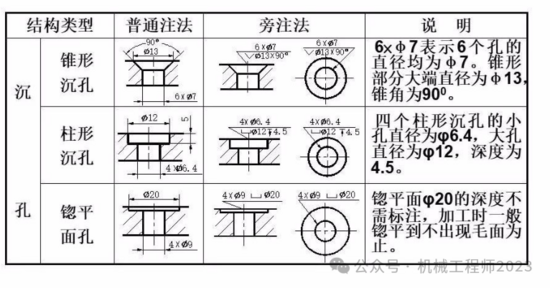

2）同一要素的尺寸应尽可能集中标注。如孔的直径和深度、槽的深度和宽度等。

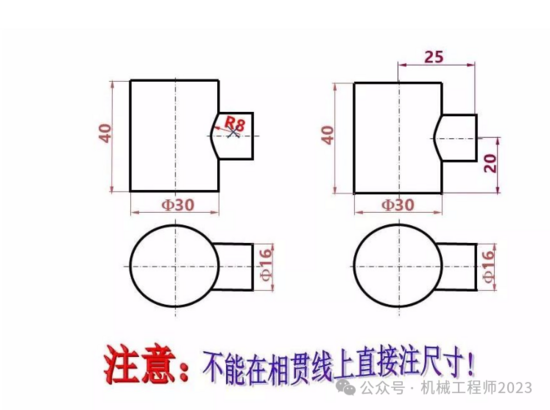

3）尽量避免在不可见的轮廓线上标注尺寸。

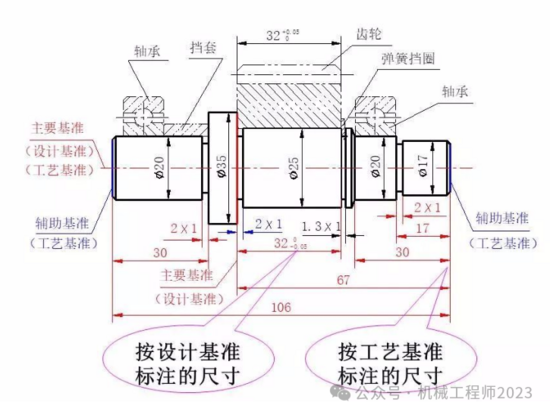

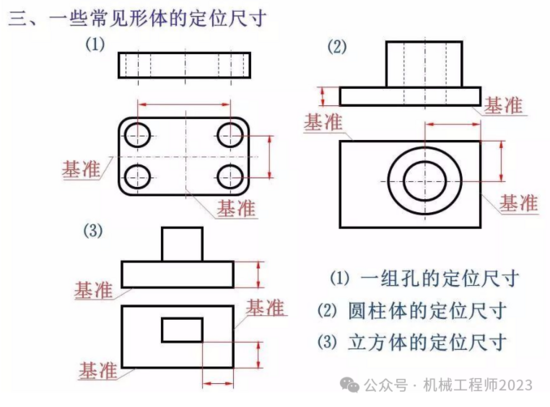

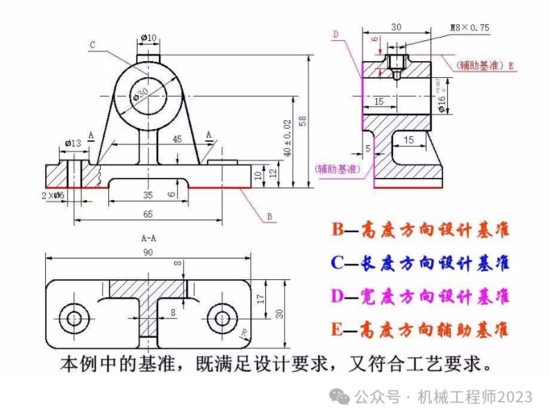

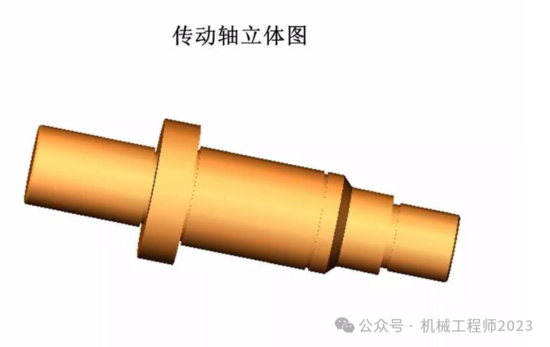

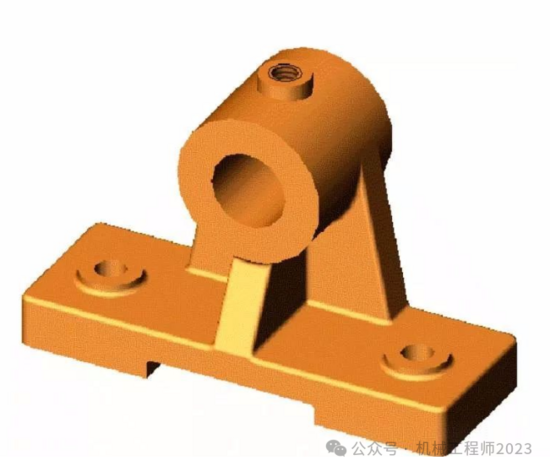

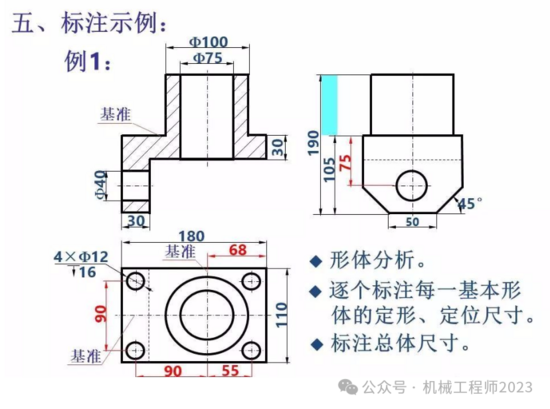

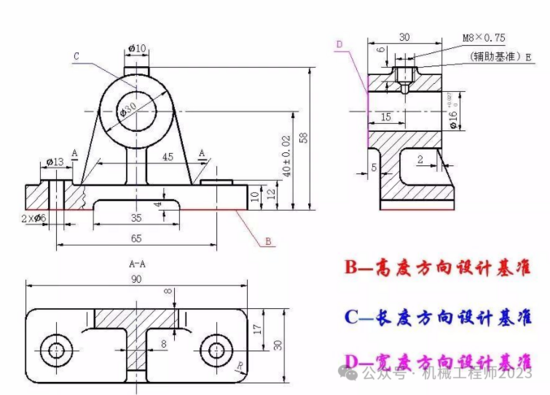

、尺寸基准的选择

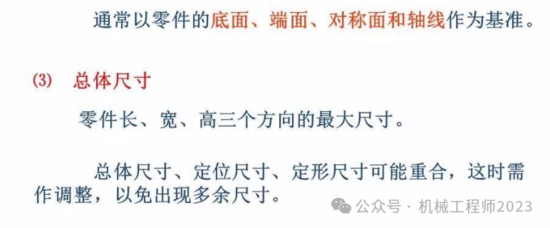

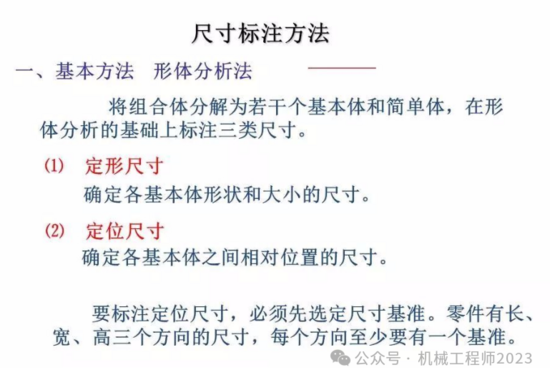

选择原则应尽量使设计基准与工艺基准重合以减少尺寸误差保证产品质量

三方基准任何个零件都有长、宽、高个方向的尺寸因此个零件也应有个方向的尺寸基准

主辅基准件的某个方向可能会有两个或两个以上的基准。般只有个是主要基准，其它为次要基准，或称辅助基准应选择零件上重耍几何要素作为主要基准。
