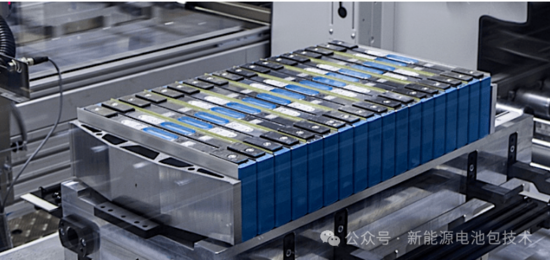

锂电池的膨胀机理，模组预紧力如何设计？

电化学膨胀：锂离子的“空间争夺战”锂离子在充放电过程中嵌入/脱出电极材料时，导致材料晶格结构变化。石墨负极膨胀率约10%，而硅基负极可达300%。例如，NCM811电芯在满充状态下膨胀力可达8-12 kN，而LFP电芯为4-6 kN。这种膨胀具有可逆性，但长期循环后电极颗粒的劣化（如裂纹、团聚）会引发不可逆膨胀。

产气膨胀：电解液的“隐形推手”电解液分解产生的气体（如CO、CH₄）会显著增加内部压力。高温环境下产气速率可达0.1 mL/Ah·cycle。首次充放电形成的SEI膜在修复过程中持续消耗锂离子并产生气体，导致膨胀力动态变化。

温度效应：热膨胀的“蝴蝶效应”铝壳（膨胀系数23.1×10⁻⁶/°C）与电芯内部材料（1-5×10⁻⁶/°C）的热膨胀系数差异，在温度波动时产生应力集中。例如，快充（2C）导致的温升会加速硅碳负极电芯膨胀力至15-20 kN。

从结果来看，主要分为可逆膨胀和不可逆膨胀两种情况：

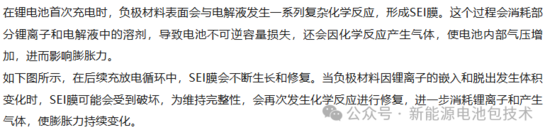

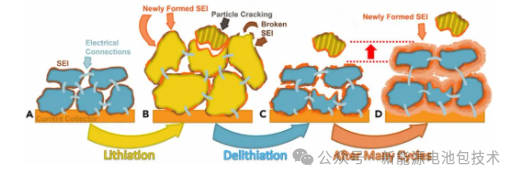

其他情况，如SEI膜的增厚：

二、模组预紧力设计的“三重防线”

机械拘束：刚性与弹性的平衡

• 端板设计：采用模量≥70 GPa的高强钢或碳纤维复合材料，分体式框架可容纳±0.5 mm的横向膨胀位移。

• 绑带优化：不锈钢绑带（抗拉强度≥1000 MPa）或玻纤增强聚合物绑带（抗蠕变性能优），预紧力设置为电芯最大膨胀力的70-90%。某方形电芯模组采用双侧绑带（1.5 kN/条），循环500次后膨胀力残留率＞85%。

材料缓冲：压力与空间的博弈

• 缓冲材料选型：硅胶泡棉（压缩率30%时应力0.3-0.5 MPa）、EPDM橡胶（耐电解液腐蚀）可控制永久变形率＜5%。

• 隔热材料匹配：气凝胶毡（导热系数≤0.05 W/m·K）与陶瓷纤维板组合，兼顾600°C耐温和0.5 MPa抗压强度。

动态适配：从仿真到实验的闭环验证

• 有限元仿真：通过Ansys或Abaqus建立电芯本构模型（超弹性/弹塑性），结合压缩试验数据（应变率0.01-0.1/s）优化预紧力分布。

• 实验验证：某案例显示，800次循环后模组实际膨胀位移为5.028 mm（仿真预测6.92 mm），验证了缓冲材料的冗余设计效果。

1、安全冗余机制

• 泄压与熔断双保险：模组内压＞50 kPa时触发泄压阀，并联熔断装置切断膨胀力传递路径。

• 多级拘束系统：主绑带承载80%负荷，辅助限位块防止单点失效，电芯间距≥1.5 mm。

2、成本与性能的平衡

• 差异化设计：LFP电芯采用一体式端板可降本20%，而NCM电芯需分体式框架应对高膨胀力。

• 智能预紧调节：形状记忆合金与弹簧垫片（刚度50-100 N/mm）实现预紧力动态匹配。
