CICEE展商专题系列报道丨湖南建湘机械科技有限公司
展位号：W1-42
湖南建湘机械科技有限公司
企业简介
Company Profile
湖南建湘机械科技有限公司成立于2012年，是国家级高新技术企业和科技型中小企业。公司专注于锚杆钻机、超前钻机、锚杆钻车及非标智能装备的研发制造，产品应用于煤矿巷道支护、隧道工程等领域，拥有多项专利及矿用产品安全标志证书。公司以“建湘智造，共赢共享”为理念，代理意大利Brevetti电缆拖链、德国Schmersal安全开关、亚德客等国际品牌。
企业宣传片
Corporate video
企业产品介绍
Enterprise product introductio
主要用途、适用范围

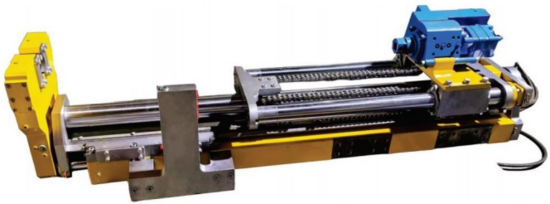

圆柱导轨系列煤矿用机载锚杆钻机主要适用于煤矿巷道支护，用于钻孔、打锚杆、打锚索等；该设备自身无动力源，需另配备液压泵站及阀组或安装在整体采掘设备的自配套泵站上，需外接水源或气源 用于打钻排渣。
主要结构和工作原理
圆柱导轨系列煤矿用机载锚杆钻机由顶板机构、一级推进机构、二级推进机构、主机架和旋转总成组成，动作执行滑动采用圆柱导杆形式。
①顶板机构：单独油缸控制，使用时顶板机构伸出，撑于待钻孔煤壁，有锚杆机钻机的稳定以及扶杆等作用，可选配锚索进给器。
②推进油缸：推进油缸由2根油缸并联而成，一路液压油控制，二级推进油缸控制回转总成部分在上圆柱导轨上滑移， 一级推进油缸控制推进总成在主机架导柱安装体上滑移。
③旋转机构：旋转机构由马达座安装总成、链条张紧机构、分体导柱等组成。马达与水套可选配， 通过输出轴向钻杆传递扭矩，水套的中回密封保证排渣水、气的密封，两组轴承用于抵消轴向与径向载 荷。
产品特点：体积小、扭矩大、安全可靠、机器稳定性好，操作方便
主要用途、适用范围

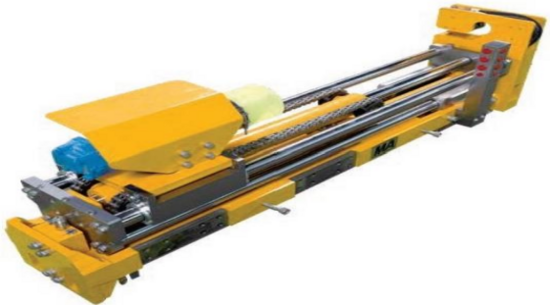

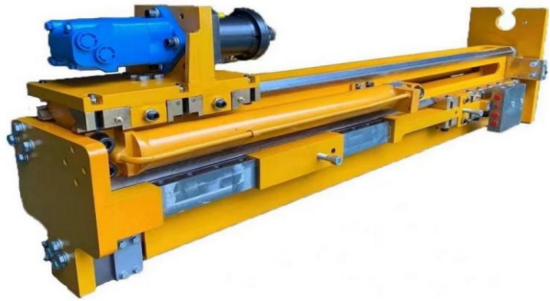

燕尾槽式煤矿用机载锚杆钻机主要适用于煤矿巷道支护，用于钻孔、打锚杆、打锚索等；该设备自身无动力源，需另配备液压泵站及阀组或安装在整体采掘设备的自配套泵站上，需外接水源或气源用于 打钻排渣。
主要结构和工作原理
尾槽式煤矿用机载锚杆钻机由顶板机构、长进给机构、短进给机构、滑道总成旋转机构组成。
①顶板机构：单独油缸控制，使用时顶板机构伸出，撑于待钻孔煤壁，有锚杆机钻机的稳定以及扶杆等作用。
②长、短进给油缸：长、短进给油缸由2根油缸并联而成，一路液压油控制，短进给油缸致使回转钻机部分在方型导轨上滑移，长进给油缸致使方型导轨在滑道总成上滑移。
③旋转机构：旋转机构由马达与水套组成，通过输出轴向钻杆传递扭矩，水套的中回密封保证排渣水、 气的密封，两组轴承用于抵消轴向与径向载荷。
产品特点：体积小、扭矩大、安全可靠、机器稳定性好，操作方便
主要用途、适用范围

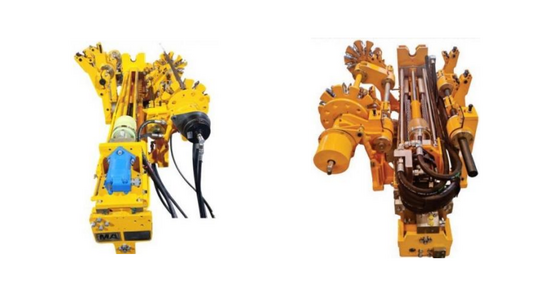

煤矿用智能机载锚杆钻机主要适用于煤矿巷道支护，用于钻孔、打锚杆、打锚索等；该设备 自身无动力源，需另配备液压泵站及阀组或安装在整体采掘设备的自配套泵站上，需外接水源或 气源用于打钻排渣。
主要结构和工作原理
煤矿用智能机载锚杆钻机由顶板机构、长进给机构、短进给机构、滑道总成旋转机构、钻杆 机械手、锚杆机械手组成。
①顶板机构：单独油缸控制，使用时顶板机构伸出，撑于待钻孔煤壁，有锚杆机钻机的稳定以 及扶杆等作用。
②长、短进给油缸：长、短进给油缸由2根油缸并联而成， 一路液压油控制，短进给油缸致使回转 钻机部分在方型导轨上滑移，长进给油缸致使方型导轨在滑道总成上滑移。
③旋转机构：旋转机构由马达与水套组成，通过输出轴向钻杆传递扭矩，水套的中回密封保证 排渣水、气的密封，两组轴承用于抵消轴向与径向载荷。
④钻杆机械手由钻杆支架、钻杆轴和油缸等组成，用于抓取钻杆并送到指定位置，由动力头带 动钻孔。
⑤锚杆机械手由支撑座、机械手轴、转轴、锚杆库、油缸、离合器等组成，用于储存锚杆，并 在需要时抓取锚杆并将其送到指定位置，由动力头带动插入锚杆孔内并进行锚固。
产品特点：油缸内置位移传感器，可直观读取油缸行程、能根据客户要求，加装自动化锚杆系统、 体积小、扭矩大、安全可靠、机器稳定性好，操作方便
主要用途、适用范围

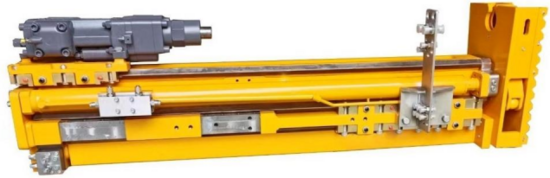

冲击式煤矿用机载锚杆钻机主要适用于煤矿巷道支护，用于钻孔、打锚杆、打锚索等；该设备自身无动力源，需另配备液压泵站及阀组或安装在整体采掘设备的自配套泵站上，需外接水源或气源用于打钻排渣。
主要结构和工作原理
冲击式煤矿用机载锚杆钻机由顶板机构、长进给机构、短进给机构、滑道总成旋转机构组成。
①顶板机构：单独油缸控制，使用时顶板机构伸出，撑于待钻孔煤壁，有锚杆机钻机的稳定以及扶杆 等作用。
②长、短进给油缸：长、短进给油缸由2根油缸并联而成， 一路液压油控制，短进给油缸致使回转钻 机部分在方型导轨上滑移，长进给油缸致使方型导轨在滑道总成上滑移。
③冲击式动力头：冲击式动力头由液压凿岩机与安装底座组成，通过凿岩机向钻杆传递冲击动能和扭 矩，适应于较高硬度的岩层钻孔，可选配动力头安装座平移功能。
产品特点：成孔效率高、适应范围广、安全可靠、稳定性好、作业效率高等优点
主要用途、适用范围
集成式煤矿用机载锚杆钻机主要适用于煤矿巷道支护，用于钻孔、打锚杆、打锚索等；该设备自身 无动力源，需另配备液压泵站及阀组或安装在整体采掘设备的自配套泵站上，需外接水源或气源用于打 钻排渣。
主要结构和工作原理
①由导向杆与导向筒组成，导向杆和导筒之间的铜套要对半设计方便更换，铜套外设计防尘圈，防 止岩渣渗入，增加铜套和导杆使用寿命，降低卡滞风险；
② 两级伸缩油缸，长、短进给油缸油道并联连接，油道为内置式；
③导向筒内铜套更换方便，每个铜套处设置一个润滑点；
④油道密封可靠，外接油口用可靠方式密封；
⑤圆柱型智能锚杆机顶板油缸，长、短进给油缸均内置行程传感器，可实时监测钻箱行程。传感器 出线口做防护措施，钻机运行过程不易损坏线管；
⑥动作控制液压阀组集成安装到锚杆机机架上，油道内置，接入锚杆机的液压管路大量减少，仅有 进回油管、泄油管、水管共四根(选配控制油管),方便接管。
适用范围
ZDY型钻机是动力头式全液压钻机，转速范围宽、扭矩大，适应F7 以下岩层工况作业，能 满足煤矿井下钻进各种用途的孔，如抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表工程施 工。主要用于大口径牙轮钻进，也适用于大口径硬质合金钻进和冲击回转钻进。
正常工作条件
a 、海拔高度不超过1000m;
b、环境大气压：86kPa～106kPa;
c 、环境空气温度不超过40℃;
d 、环境空气相对湿度不超过95%(+25℃时);
e、环境空气中允许含有煤安标准范围内的微量甲烷混合物爆炸性气体及煤尘。
主要组成和结构特点

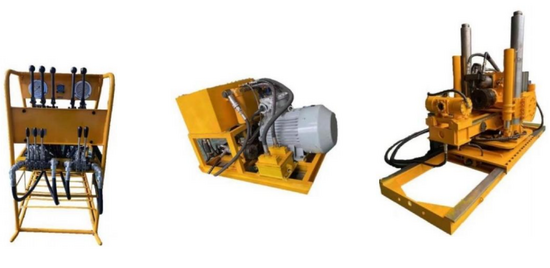

采用分组式布置，全机分主机、泵站、操纵台三大部分，各部分之间用软管连接，摆布灵活，解体性好，便于搬迁运输，在运输条件较差的地区，主机还可以进一步解体。
主要用途及适应范围
机载超前钻注一体机是动力头式全液压钻机，转速范围广、扭矩大，能满足钻进多种用途的孔，如抽放瓦斯孔、注水孔、岩层加固用注浆孔及其它工程用孔，也可用于地表工程施工。主要用于大口径牙轮钻进，也适应于大口径硬质合金钻机和冲击回转钻机。

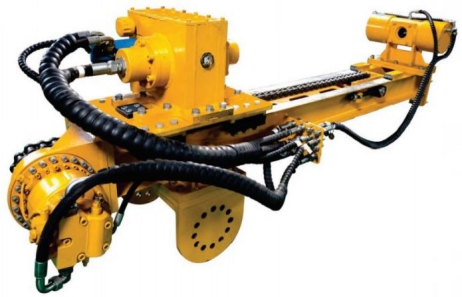

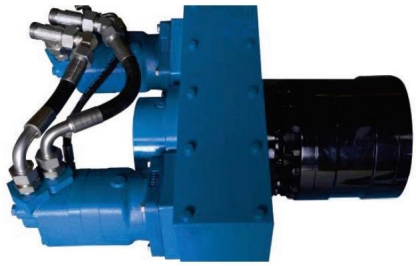

ZDY4000双马达动力头由液压卡盘、减速箱、液压马达组成。可适应最大硬度f7 岩层的钻孔作业。适 用于煤矿或隧道全断面掘进机超前钻探、抽放瓦斯、探放水、岩层钻孔注浆使用。
主要技术特点
1、主轴采用中空设计，动力头配油液压卡盘。钻杆可以从主轴尾部穿入，配用钻杆不受长度限制。
2、齿轮箱体采用整体钢板焊接，刚性强。
3、动力头整体高度较低，宽度小。更适合井下做业。
4、采用齿轮变速，扭力大适合大孔径钻孔。
5 、选用伊顿6K-310 液压马达，扭力大性能稳定。
6、结构简单，拆卸维护方便。
7、可更换不同型号卡瓦，适用各大小钻杆

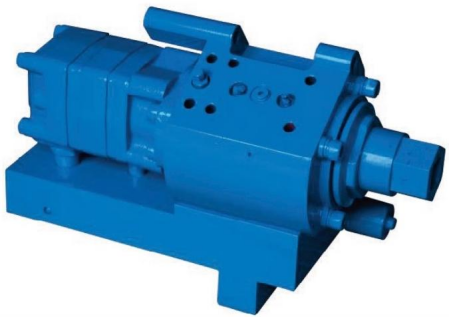

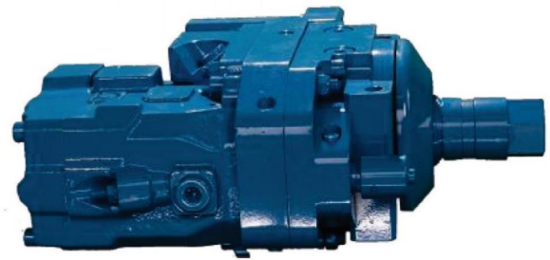

锚杆钻机JXDLT-001动力头采用意大利邦贝HPV变量柱塞马达为动力源，一级齿轮减速，具有扭矩 大、转速高、外形尺寸小、结构紧凑等特点，适用于各种顶锚杆钻机。该动力头采用集油块设计，将各 种油路、水路集中到集油块中集中输出，输出油管和水管位置集中，方向一致，便于整机结构布置，使整机布置简便、美观。装有液控限位阀，在到达极限位置时，限位阀可控制推进减速及停止。
主要结构
JXDLT-001动力头主要由马达、六方轴、夹盘体、钻头轴、前壳体、大小齿轮、后壳体、歧管座等组成。
帮锚杆钻机JXDLT-002动力头采用丹佛斯摆线马达为动力源，马达直接输出，具有扭矩大、转速高、 外形尺寸小、结构紧凑等特点，适用于各种帮锚杆钻机。该动力头采用集油块设计，将各种油路、水路集中到集油块中集中输出，输出油管和水管位置集中，方向一致，便于整机结构布置，使整机布置简便、 美观。装有液控限位阀，在到达极限位置时，限位阀可控制推进减速及停止。
主要结构
JXDLT-002动力头主要由马达、六方轴、主轴、动力头主体、连接板等组成。
锚杆钻机极窄动力头采用丹佛斯马达为动力源，具有外形尺寸小，结果紧凑、转速高、扭矩大等特 点，适用于各种锚杆钻机。该动力头采用集油块设计，将各种油路和水路集中到集油块中输出，输出油 管和水管位置集中，方向一致，便于整机结构布置。
主要结构
极窄动力头主要由马达、箱体、齿轮、六方轴 (B19 、B22) 、 油路块、轴承等组成
主要用途、适用范围

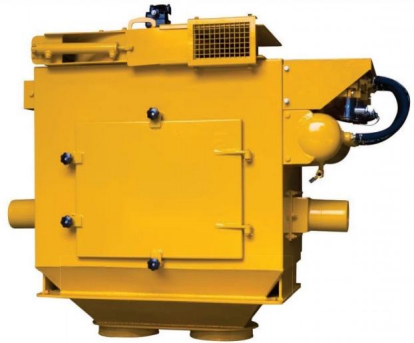

KCG-40YZ矿用液动干式孔口除尘装置适用于煤矿用机载锚杆钻机打孔时收集清孔过程 中产生的扬尘，主要为各种钻机在钻孔过程中不方便使用水除尘和排渣时，当使用压缩空 气排渣时，大量的粉尘和岩渣会从孔口涌出，本设备高速风机产生负压，在孔口将产生的 粉尘收集，净化工作环境。
主要结构和工作原理
MKCG-40YZ 矿用液动干式孔口除尘装置由除尘风机总成、精滤装置、粗滤器、反吹系统、 以及连接管道组成。
除尘风机总成：通过高速马达带动风机旋转，产生负压，直连到精滤装置，使整个精滤 装置内部形成一个负压空间。
精滤装置：精滤装置由箱体，滤芯、隔离室、反吹管等组成，风机形成的负压初始空间 在所有滤芯的内部，并通过滤芯传递到整体箱体的外部空间，产生负压时精滤装置下方的收 放罩吸合，防止压力泄露。并通过管路将负压传递到粗滤器。
粗滤器：粗滤器为桶型结构，下进上出，侧进中出，通过旋流效应，将较大杂质停留在 底部，负压产生时，粗滤器下方收放罩吸合，防止压力泄露。
反吹系统：反吹系统由四组电磁阀、储气罐和管路组成，当钻机停止工作时，风机风门
关闭，负压消失，所有收放罩打开，反吹电磁阀依次开闭，压缩空气通过管路进入滤芯 内部，将滤芯表面粉尘吹落，为下一次工作循环做准备。
主要用途、适用范围

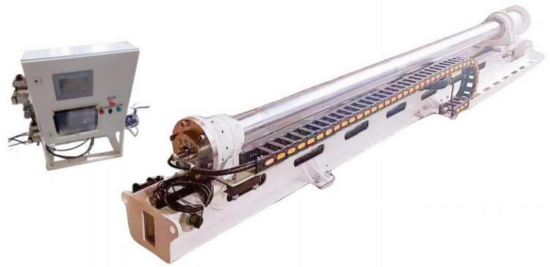

伸缩式摄像头推进架TJJ2950采用液压马达为动力源，链条推进方式，将安装在推杆头部的摄像头推进到指定位置，观察、拍摄盾构机刀盘正面及背面情况。采用液压马达+减速机+液压制动器一体机， 电比例阀控制马达，实现无极调速，噪音小，效率高。整机采用遥控操作，自动定位摄像头位置，定位
主要结构
由推进架主梁、推杆、推杆支座、导向座、推进马达、推进链条、电控箱等组成，分为主机和电控箱及其支架两部分，其中，主机由推进架主梁、推杆、推杆支座、导向座、推进马达、推进链条等组成，
电控箱及其支架由电控箱、支架、操纵阀、气阀等组成。
工作原理
由外供液压油给推进马达提供动力，通过链条带动推杆支座及其上的推杆在导向座中水平移动，从而将安装在推杆头部的摄像头送到指定位置，对相应位置的设备进行观察和拍摄。如遇摄像头外球面玻璃卫生条件差，可通过摄像头上的水口喷出的水进行清洗。
参展展品亮点
Exhibit Highlights

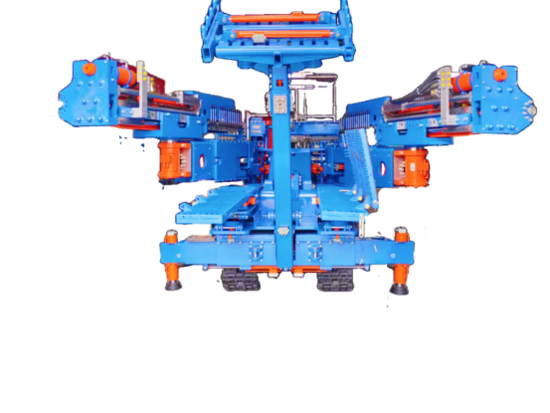

CMM2-24煤矿用两臂锚杆钻车
CMM2-24煤矿用两臂锚杆钻车是建湘机械最新开发的自行式锚杆钻车产品，适用于最大支护宽度5.6米、高度4.5米的掘进工作断面，适应巷道断面24平方米。配备两个带有伸缩功能的钻臂及随钻臂移动的操纵平台，通过钻臂伸缩、俯仰、摆动，使锚杆钻机位置进行上下左右调整，实现巷道内不同高度、不同角度的锚杆孔、锚索孔、炮眼孔、探测孔等的机械化施工作业。
CMM2-24煤矿用两臂锚杆钻车主要技术特点：
1、结构紧凑，整机宽度仅1.4米，适用于多种掘进工艺的支护作业；
2、采用电液控制，具有一键自动钻孔作业功能，能有效地降低劳动强度，提高生产效率和作业安全性；
3、具有施工过程数据采集、状态监控、故障诊断、以太网通讯和无线电通讯等数字化功能；
4、整机行走可以遥控控制；
5、在锚杆机上配备液控锚索张拉装置，避免操作人员手持锚索张拉器进行锚索张拉作业，极大地减轻了操纵人员的工作强度；
6、司机室顶部加装防护装置；
7、顶撑机构有挂网功能，能托起顶部防护网，便于安装；
8、操作人员有专用、安全的上机通道，确保人员安全。
技术联系人：胡浩 联系电话：18674398125
企业优势
Enterprise Advantage
一、核心技术研发与创新能力
1. 智能化技术布局
公司专注于煤矿智能化技术装备研发，尤其是机载锚杆钻机等产品，积极响应国家能源局关于煤矿智能化转型的政策导向。
2. 研发团队与设备
拥有一支专业研发团队和先进实验设备（如液压泵站、扭矩测试设备），并通过ISO质量管理体系认证，确保研发成果高效转化为高质量产品。
二、产品线与质量优势
1. 多元化产品矩阵
主营产品包括两臂锚杆台车及煤矿用机载锚杆钻机、超前钻机、坑道钻机、液压泵站等，覆盖煤矿支护、钻探、注浆等全场景需求。
2. 严格质量管控
从原材料到生产工艺全流程把控，产品获多项矿用安全标志证书和技术专利。
三、 市场认可与售后服务政策
1、市场认可
与全球知名的掘锚一体机、矿用TBM生产企业保存长期合作关系，产品性能得到了客户的高度认可。
2、售后服务政策
拥有一支高效专业的售后服务团队，满足客户7*24小时的服务需求。
企业荣誉资质
Enterprise honor qualification

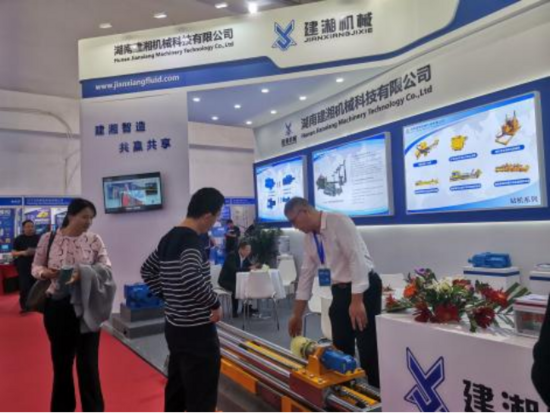

往届参展企业现场风采照片
