机械传动：原理、选型与应用全解析

一、机械传动概述

机械传动是机械工程中实现运动和动力传递的核心技术，广泛应用于各类机械设备中。它通过不同的传动装置，将动力源的运动和动力按照特定要求传递给执行机构，从而实现不同的运动形式和工作要求。机械传动的性能直接影响到机械设备的效率、精度、可靠性和使用寿命。因此，深入了解机械传动的类型、特点、选型计算以及应用场合，对于机械设计工程师来说至关重要。

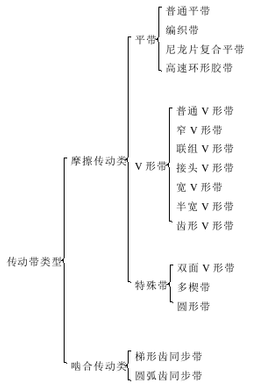

1.

2. 1. 平皮带传动

• 优点：结构简单，成本低，适用于长距离传动；传动平稳，噪音小。

• 缺点：传动效率较低，易打滑，传动比不准确；需要张紧装置，维护要求较高。

• 适用场合：适用于两轴中心距较大的传动，如输送带传动等。

• 传送速度：一般较低，适合低速、大扭矩传动。

• 负载能力：中等，受带的强度和张紧力限制。

• 传递效率：约 80% - 90%。

• 精度：较低，无法保证精确的传动比。

• 成本：较低。

• 结构示意图：平皮带传动结构示意图

•

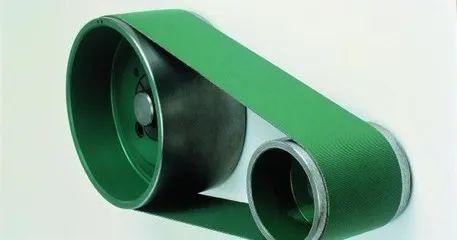

• 平皮带传动结构示意图

3. 2. V 带传动

• 优点：传动能力强，结构紧凑；传动平稳，噪音小；过载时打滑，可保护设备。

• 缺点：传动效率稍低，传动比不准确；需要张紧装置，维护要求较高。

• 适用场合：适用于中等中心距的传动，如汽车发动机的风扇传动等。

• 传送速度：中等，适合中速、中等扭矩传动。

• 负载能力：较高，可传递较大功率。

• 传递效率：约 85% - 95%。

• 精度：中等，无法保证精确的传动比。

• 成本：中等。

• 结构示意图

•

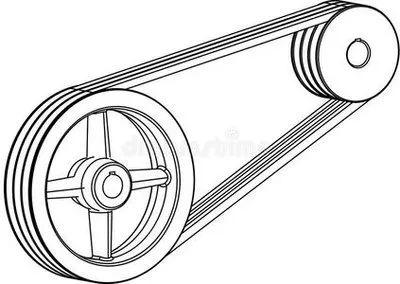

• V 带传动结构示意图

4. 3. 同步齿形带传动

• 优点：传动比准确，传动效率高；结构紧凑，维护简单；可实现同步传动。

• 缺点：成本较高，对安装精度要求高；噪音相对较大。

• 适用场合：适用于要求精确传动比的场合，如机床主轴传动等。

• 传送速度：较高，适合高速、高精度传动。

• 负载能力：较高，可传递较大功率。

• 传递效率：约 95% - 98%。

• 精度：高，可保证精确的传动比。

• 成本：较高。

• 结构示意图

• 同步齿形带传动结构示意图

• 4. 技术参数对比

• 参数

  平皮带

  V带

  同步带

  传动精度

  ±3%

  ±2%

  ±0.1%

  传动效率

  85-95%

  90-98%

  98-99%

  最大线速度

  60m/s

  40m/s

  80m/s

  负载能力

  较高

  成本指数

  1.0

  1.5

  3.0

1. 1. 优点：平均传动比准确，传动效率高；传递功率大，过载能力强；可在高温、潮湿、多尘等恶劣环境中工作；所需张紧力小，作用于轴上的压力小。

2. 2. 缺点：仅能用于两平行轴间的传动；成本高，易磨损，易伸长；传动平稳性差，运转时会产生附加动载荷、振动、冲击和噪声；不宜用在急速反向的传动中。

3. 3. 适用场合：适用于中等中心距的传动，如摩托车传动、输送机传动等。

4. 4. 传送速度：中等，适合中速、大扭矩传动，（≤25m/s）。

5. 5. 负载能力：较高，可传递较大功率。

6. 6. 传递效率：约 95% - 98%。

7. 7. 精度：中等，无法保证精确的瞬时传动比。

8. 8. 成本：中等。

9. 9. 结构示意图

10.

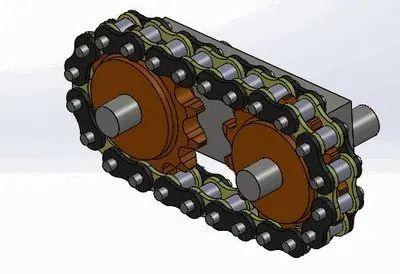

11. 链传动结构示意图

1. 1. 优点：结构紧凑，适用于近距离传动；适用的圆周速度和功率范围广；传动比准确、稳定、效率高；工作可靠性高、寿命长；可实现平行轴、任意角相交轴和任意角交错轴之间的传动。公众号《机械工程文萃》，工程师的加油站！

2. 2. 缺点：要求较高的制造和安装精度、成本较高；不适宜远距离两轴之间的传动；无过载保护作用。

3. 3. 适用场合：适用于各种机械设备的传动，如减速器、变速箱等。

4. 4. 传送速度：可从低速到高速，适应范围广。

5. 5. 负载能力：高，可传递大功率。

6. 6. 传递效率：约 95% - 99%。

7. 7. 精度：高，可保证精确的传动比。

8. 8. 成本：较高。

9. 9. 结构示意图

10.

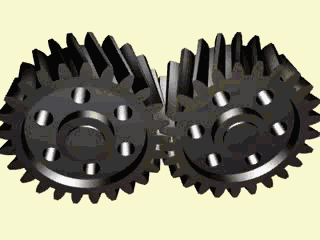

11. 齿轮传动结构示意图

1. 1. 优点：可将旋转运动转换为直线运动，传动平稳，精度高；可实现自锁功能，防止反向传动。

2. 2. 缺点：传动效率较低，尤其是自锁螺旋；对螺纹加工精度要求高；不适合高速传动。

3. 3. 适用场合：适用于需要精确直线运动的场合，如千斤顶、螺旋压力机等。

4. 4. 传送速度：较低，适合低速、高精度直线运动。

5. 5. 负载能力：中等，受螺纹强度和自锁条件限制。

6. 6. 传递效率：约 30% - 70%（自锁螺旋更低）。

7. 7. 精度：高，可实现精确的直线运动。

8. 8. 成本：中等。

9. 9. 结构示意图

10.

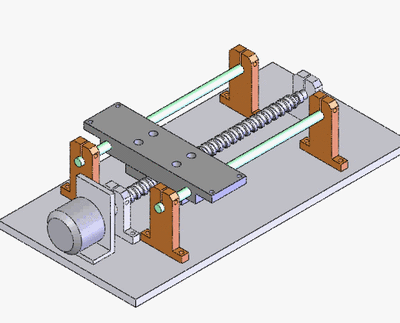

11. 螺旋传动结构示意图

假设需要设计一个 V 带传动系统，已知条件如下：

• • 主动轮转速 ( n_1 = 1500 ) r/min

• • 从动轮转速 ( n_2 = 500 ) r/min

• • 传递功率 ( P = 5 ) kW

• • 中心距 ( a = 500 ) mm

1. 计算传动比

1. 2. 选择带的型号和基准长度根据传递功率和转速，选择合适的 V 带型号（如 A 型、B 型等），并确定基准长度 ( L_d )。

2. 3. 计算带的根数根据传递功率和单根 V 带的许用功率，计算所需带的根数。

3. 4. 确定带轮直径根据传动比和带的型号，选择合适的主动轮和从动轮直径。

4. 5. 校核中心距和包角确保中心距和包角满足设计要求，必要时调整中心距或带轮直径。

假设需要设计一个链传动系统，已知条件如下：

• • 主动链轮转速 ( n_1 = 1000 ) r/min

• • 从动链轮转速 ( n_2 = 500 ) r/min

• • 传递功率 ( P = 10 ) kW

• • 中心距 ( a = 1000 ) mm

1. 1. 计算传动比

2. 2. 选择链的型号和节距根据传递功率和转速，选择合适的链型号（如 08B、10B 等），并确定节距 ( p )。

3. 3. 计算链轮齿数根据传动比和链轮的强度要求，选择合适的主动链轮和从动链轮齿数。

4. 4. 确定链的长度根据中心距和链轮齿数，计算所需链的长度。

5. 5. 校核中心距和链的张紧力确保中心距和链的张紧力满足设计要求，必要时调整中心距或链轮位置。

假设需要设计一个圆柱齿轮传动系统，已知条件如下：

• • 主动齿轮转速 ( n_1 = 1200 ) r/min

• 从动齿轮转速 ( n_2 = 600 ) r/min

• • 传递功率 ( P = 15 ) kW

• • 中心距 ( a = 300 ) mm

1. 1. 计算传动比

2. 2. 选择齿轮的类型和材料根据传动要求和工作条件，选择合适的齿轮类型（如直齿、斜齿等）和材料。

3. 3. 计算齿轮的主要参数

• • 模数 ( m )：根据传递功率和齿轮强度要求，选择合适的模数。

• • 齿数 ( z )：根据传动比和模数，计算主动齿轮和从动齿轮的齿数。

• • 分度圆直径 ( d )：根据模数和齿数，计算分度圆直径。

4. 4. 校核齿轮强度根据许用应力和载荷条件，校核齿轮的弯曲强度和接触强度。

5. 5. 确定中心距和安装尺寸根据分度圆直径，确定中心距和齿轮的安装尺寸。

维度

带传动

链传动

齿轮传动

螺旋传动

传动精度

★★☆

★★★

★★★★★

★★★★★

维护成本

★★★★★

★★★☆

★★☆

★★★☆

过载保护

★★★★★

★★☆

空间要求

★★★★☆

★★★☆

★★☆

★★★★★

环境适应性

★★★☆

★★★★★

★★★★☆

★★☆

机械传动是机械设计中的重要环节，不同的传动类型具有各自的特点和适用场合。通过深入了解各种传动类型的优势、劣势、选型计算方法以及应用实例，机械设计工程师可以更好地根据实际需求选择合适的传动方案，从而提高机械设备的性能和可靠性。希望本文能够为机械设计工程师提供有价值的参考和指导。
